Question

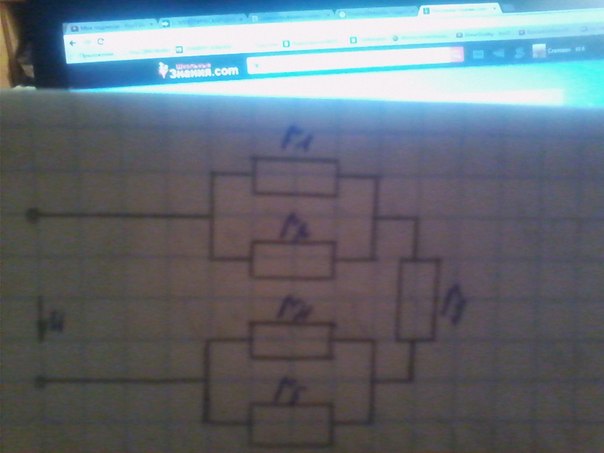

Помогите найти общее сопротивление,когда каждое r =1 Ом.

Answer 1

r1 и r2 - параллельно, значит, их общее сопротивление равно r1*r2/(r1+r2)
аналогично с r4 и r5
r3 соединен последовательно, значит общее сопротивление

$R= dfrac{r_1cdot r_2}{r_1+r_2} +r_3+dfrac{r_4cdot r_5}{r_4+r_5} = dfrac{1}{ 2} +1+ dfrac{1}{2} =2$

Answer 2

благодарю за быстрый ответ! :)
