Question

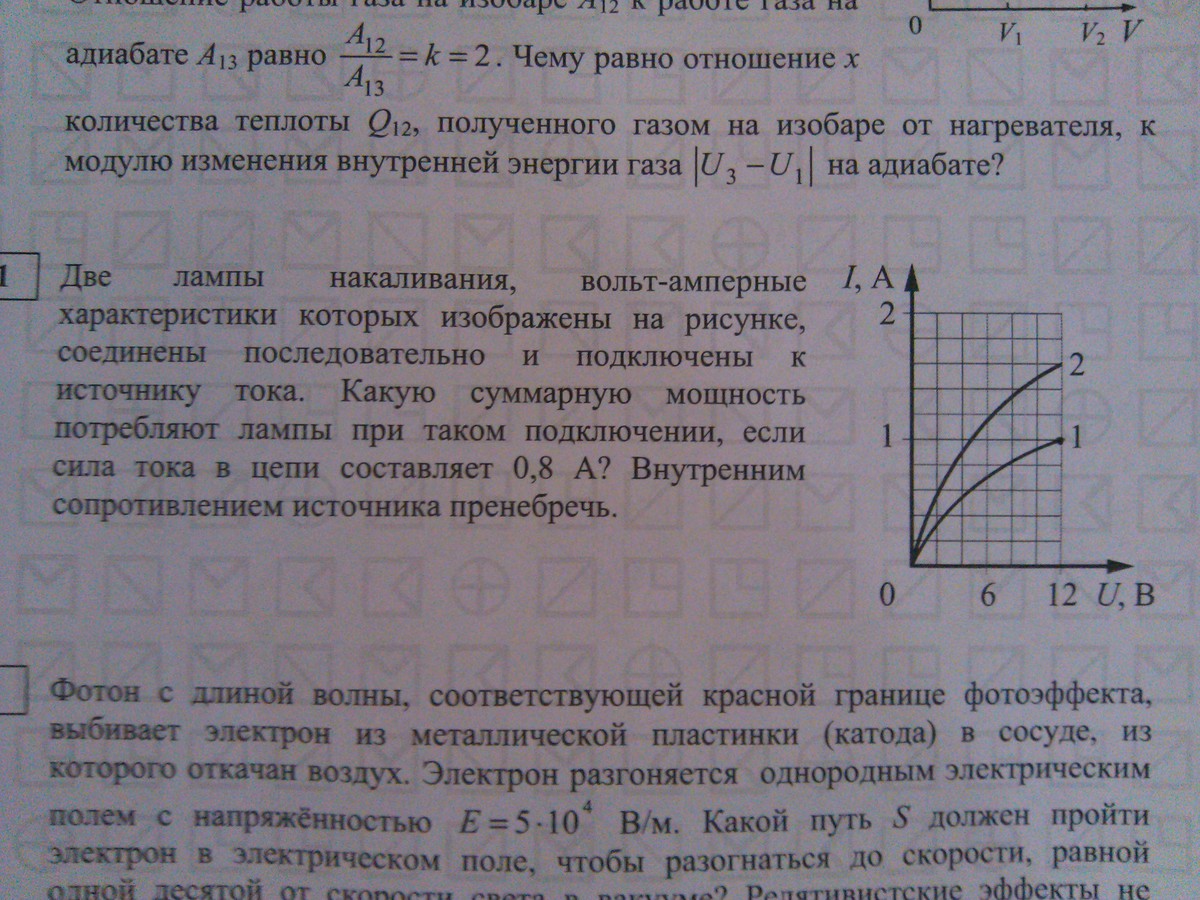

Помогите с задачей с лампами. Смущает нелинейный график.

Answer 1

мощность Р=UoIo, Io=I1=I2=0,8 A при последовательном соединении. по графику, при I1=0,8A, U1=3B, R1=U1/I1=3,75 Ом, для 2 лампы I2=0,8A, U2=8B, R2=U2/I2=10 Ом, Найдем общее сопротивление цепи Ro=R1+R2=3,75+10=13,75Ом, тогда Po=Io^2*Ro=0,8*0,8*13,75

Answer 2

0,8 А, вроде бы, соответствует 4 В. Может у меня экранчик маленький и при большем увеличении там будет другое значение,но масштаб я и считал 2 В одна клетка..

Answer 3

а там точка ровно посередине между нулем и 6
посмотрите еще раз

Answer 4

а ХДЕ?
а других вариантов нет и быть не может потому что при перчати ошибок с точками завались

Answer 5

Принцип решения понятен. А это главное,на мой взгляд.

Answer 6

при I1=0,8 А    U1=8 В
при I1=0,8A    U2=3 В
P=P1+P2=I*(U1+U2)=0,8*11=8,8 Вт- ответ
