Question

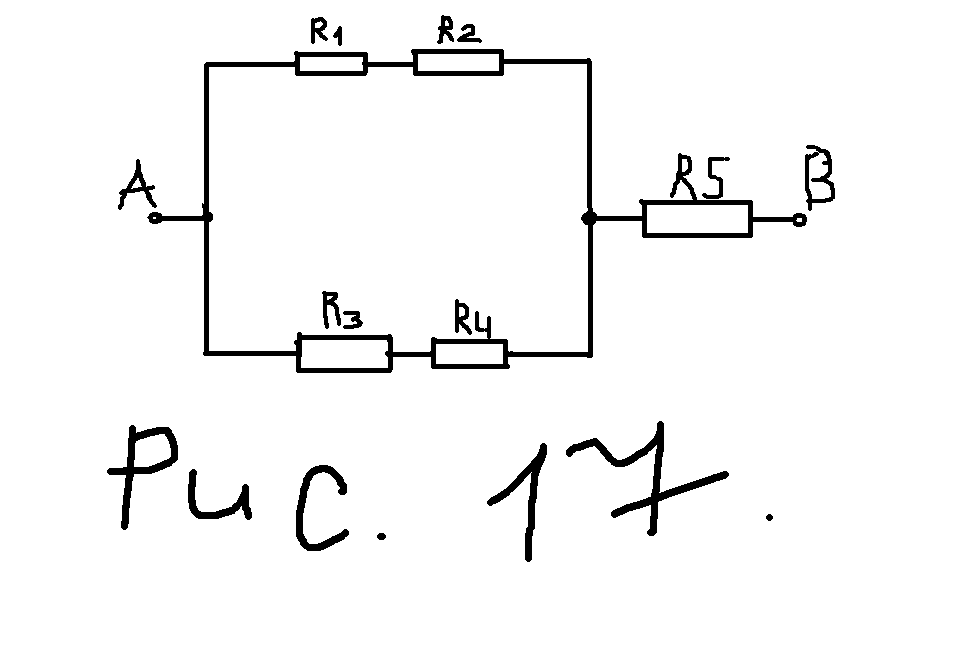

Определите общее сопротивление цепи (рис. 17), если R₁ = 3 Ом, R ₂ = 6 Ом, R₃ = 0, 4. Ом, R₄ = 0,5 Ом, R₅ = 11,1 Ом.

Answer 1

1)R1+R2= R1-2
2) R3+R4= R3-4
3)R1-2* R3-4 : R1-2+ R3-4= R1-4
4) R= R1-4+ R5
 Считайте сами

Answer 2

сопротивление верхней ветки цепи [email protected]=R1+R2=3+6=9Oм
сопротивление верхней ветки цепи [email protected]=R3+R4=0,4+0,5=0,9Oм
1/Rпар=1/9+1/0,9=1/9+10/9=11/9--->Rпар=9/11, значит общее сопротивление R=Rпар+R5=9/11+11,1=0,81818182+11,1=11,92 Ом
