Question

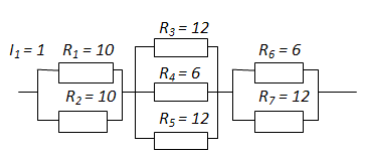

Расчитать общее сопротивление данного участка цепи

Answer 1

R1-R2-параллельное соединение
R3-R4-R5-параллельное соединение
R6-R7-параллельное соединение
А между собой последовательно соединены
R1-R2=10*10/10+10=5Ом
R3-R4-R5=12*6*12/12+6+12=28,8Ом
R6-R7=6*12/6+12=4Ом
Складываем
Rобщ=4+28,8+5=37,8Ом.
