Question

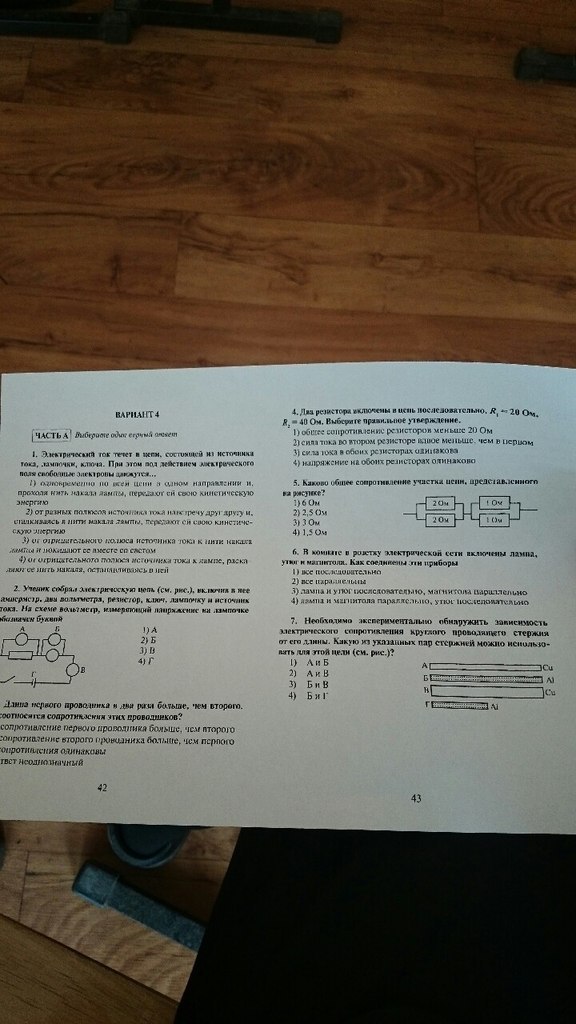

Помогите пожалуйста с заданием 5)

Answer 1

Правильный ответ 4) На схеме показано смешанное соединение, поэтому сначала находим сопротивление первой группы резисторов, соединённых параллельно, по формуле R₁.₂=R₁/2 = 2/2=1Ом, затем по этой же формуле для 2й группы резисторов(соединённых параллельно): R₃.₄=R₃/2=1/2=0,5 Ом. Теперь складываем и получаем: R=R₁.₂+R₃.₄=1 Ом+0,5 Ом=1,5 Ом. Правильный ответ 4)
