Question

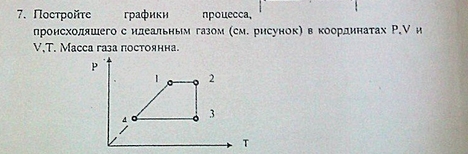

Постройте графики процесса, проходящего с идеальным газом (см. рисунок) в координатах PV и VT. Масса газа постоянна.

Answer 1

Рассмотрим газовые переходы:

1 → 2.   p - const;  T↑;   V↑.
2 → 3.   T - const;  p↓;   V↑.
3 → 4.   p - const;  T↓;   V↓
4 → 1.   V - const;  p↑;   T↑.

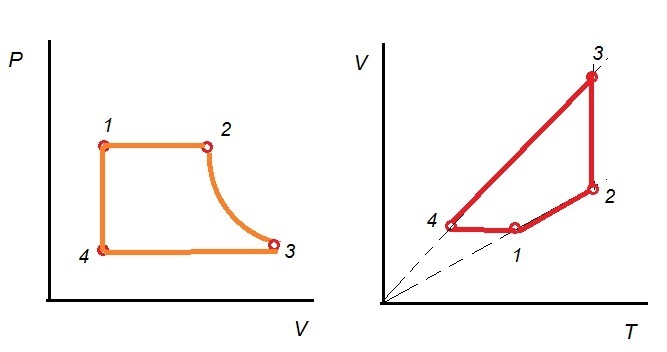

Строим графики  процессов в осях pV и  VT (см. приложение)
