Question

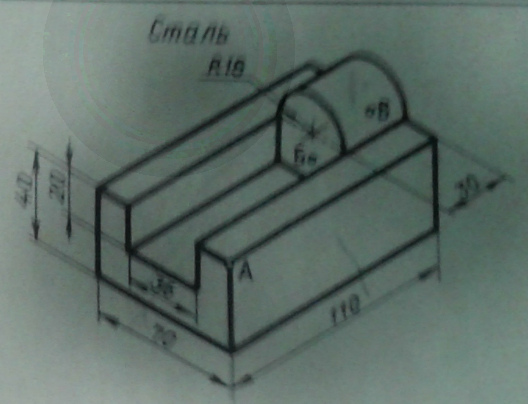

ПОМОГИТЕ МНЕ ПОЖАЛУЙСТА! Вот задание по черчение...нужно построить по этому изображению три вида. Помогите пожалуйста, очень прошу. Прошу прощения, за качество фото. Размеры не важны, главное чтобы хотя бы наброски видов были. Очень прошу! Пожалуйста! Даю 35 баллов! ПОМОГИТЕ! Грозит 2..Пожалуйста хотя бы примерно три вида.

Answer 1

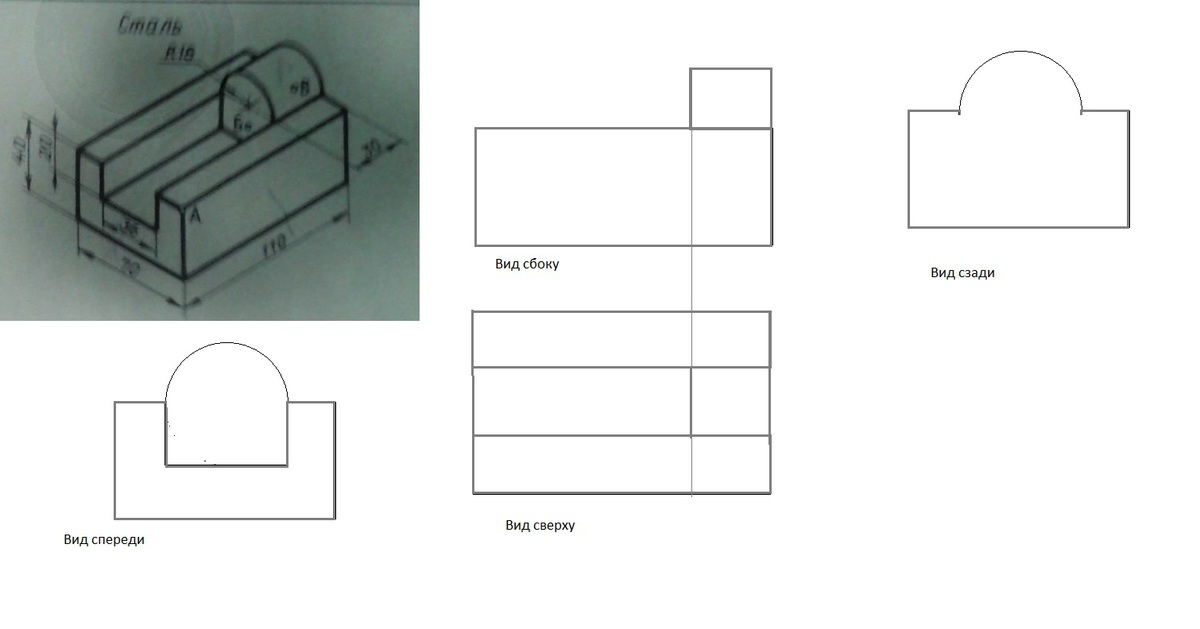

Фото нечеткое, размеров не разобрать. Как проводят вспомогательные линии я давно забыла.  Но выглядеть чертеж должен  так, как дано в приложении. Руководствуясь эскизом, Вы сможете сделать свой чертеж соответствующим нужным размерам.
