Question

Помогите (срочно) заранее спасибо ))

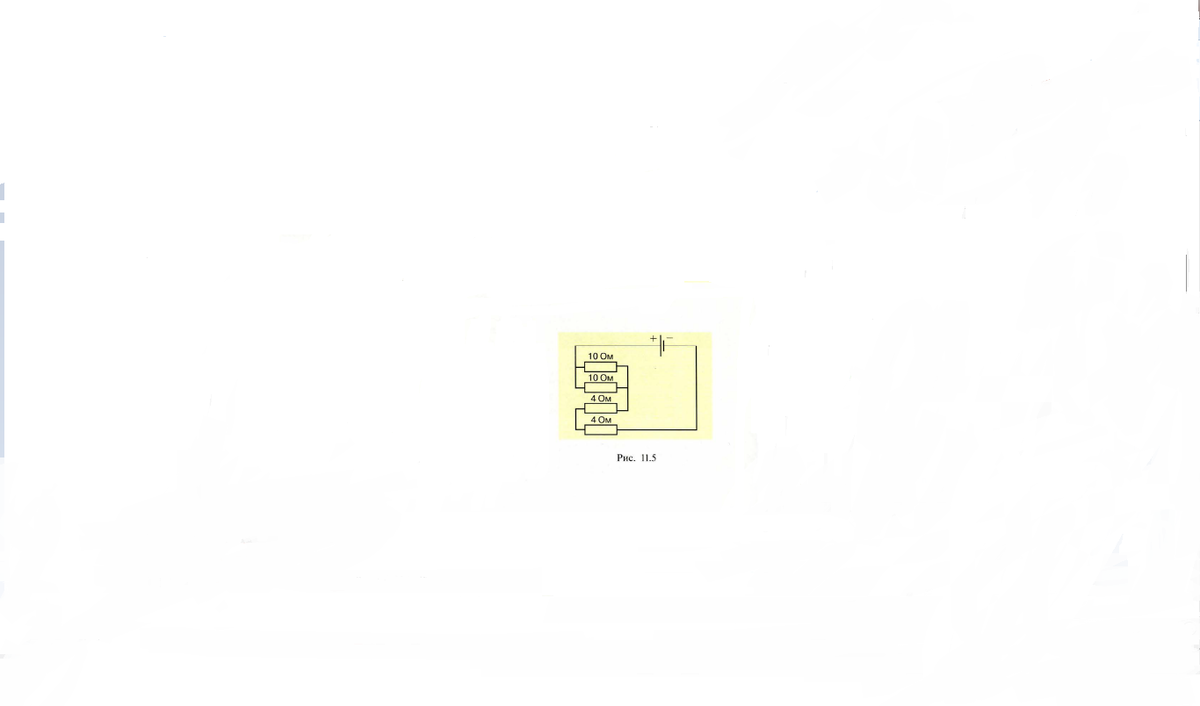

                           Чему равна сила тока через каждый резистор электрической схемы,изображенной на рисунке 11.5 ? напряжение на выходе источника постоянного тока равна 26 В

Answer 1

решение смотри во вложении

Answer 2

УДАЛИТЬ?

Answer 3

зачем?

Answer 4

НУЖНО

Answer 5

поздно

Answer 6

что поздно?

Answer 7

R1=R2=10 Ом, R3=R4= 4 Ом,U=26 В. I1-? I2-? I3-?,  I4-?. Решение.
R1,R2 - соединены параллельно. Сопротивление   R12=5 Ом. К этому участку последовательно соединены R3 и R4. R=5+4+4=13  Ом. К цепи приложено напряжение U. Тогда I=U/R=26/13=2A. I3=I4=2A. Напряжение на участке параллельного соединения U12= IR12=2*5=10 В. I1=U12/R1=10/10=1 A. I2=I-I1=2-1=1 A.
Ответ: I1=I2=1A, I3=I4=2A.

Answer 8

CGFCB,J )

Answer 9

СПАСИБО
