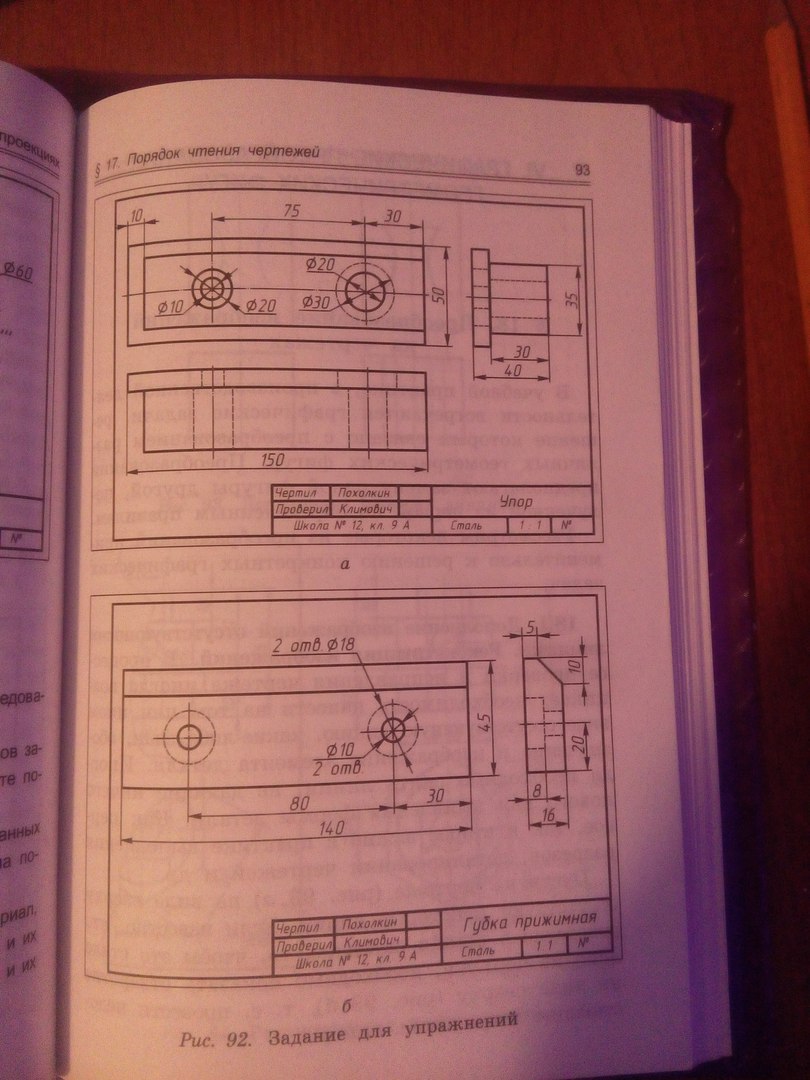

Помогите пожалуйста прочитать 2 чертежа!!!!!!

Приложения:

Ответы

Ответ дал: Дашуу1
1
Что именно тебя интересует?

levvaaa: Какие виды заданы на чертежах?
Сочетанием каких геометрических тел образована форма детали?
Какой элемент детали показан на главном виде штриховыми линиями? Какой он формы?
Изображением какого элемента детали является окружность?
Каковы габаритный размеры?
