Question

На рис. представлен график зависимости давления идеального газа данной массы от температуры для замкнутого цикла. Постройте графики этого процесса в координатах pV, VT.

Answer 1

У вас в условии написано для pV и уже дан график, а pT нет. Но я всё равно для каждого нарисовал.

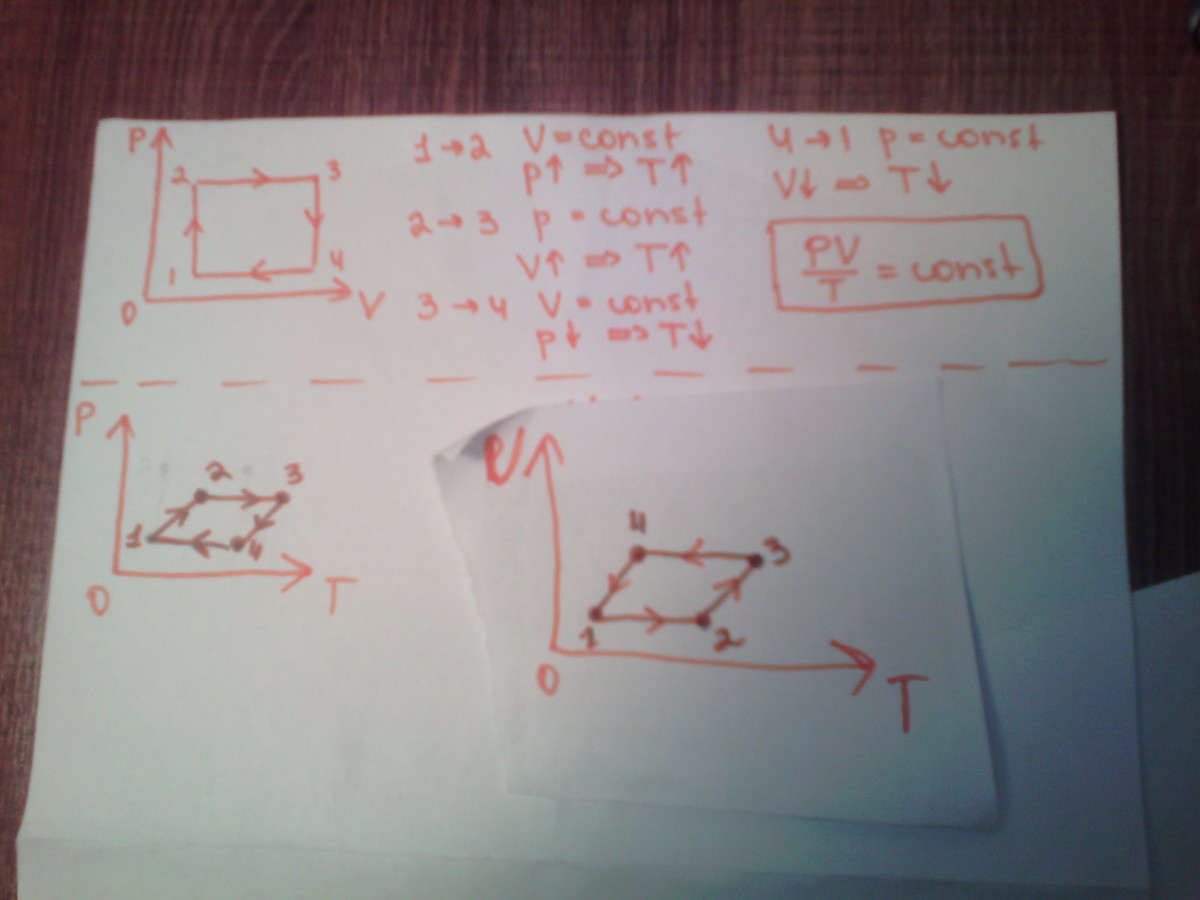

(см. во вложении)
