• Предмет: Черчение
  • Автор: nika4931514
  • Вопрос задан 2 года назад
< >

Деталь (опора) состоит из прямоугольного параллелепипеда и цилиндра, расположенного посредине большей грани. Со стороны меньших граней параллелепипеда есть два симметрично расположенные прямоугольные вырезы.
Размеры параллелепипеда: длина 80мм, ширина 50мм, высота 10мм.
Размеры цилиндра:основание (диаметр) 35мм,высота 10мм.
Размеры выреза:ширина 20мм,глубина 15мм.Помогите пожалуйста . до понедельника нужно здать

Ответы

Ответ дал: MatWiss
9

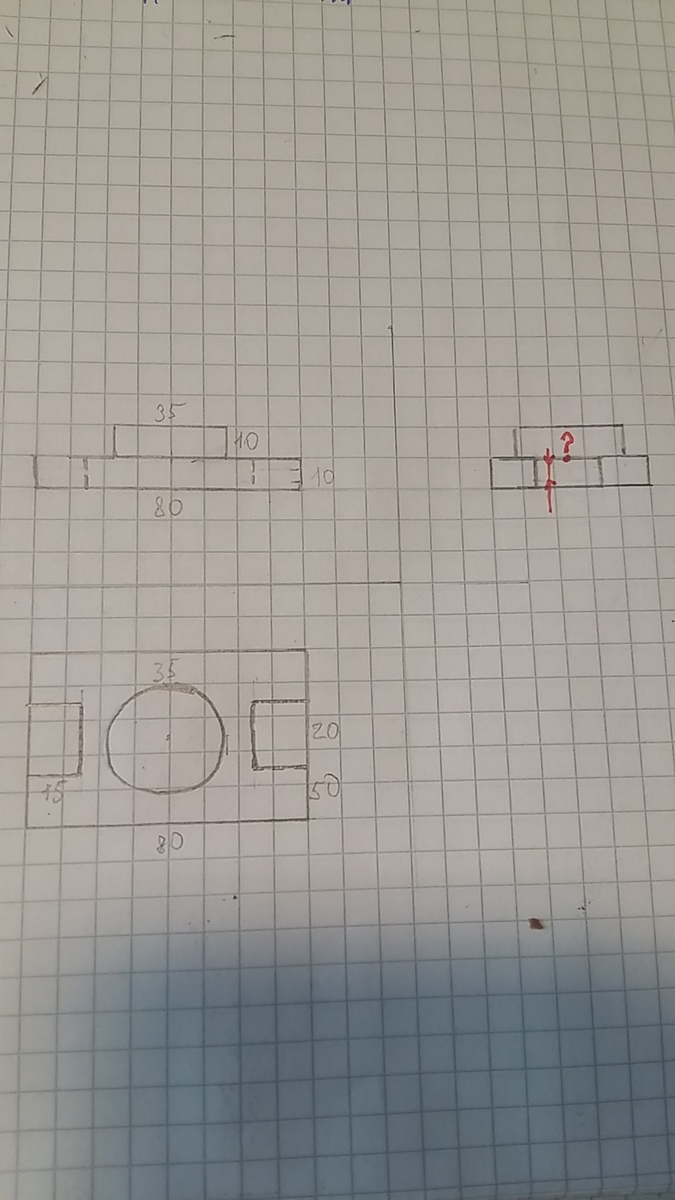

Вот, если вырезы на всю высоту.
Приложения:
MatWiss: на виде снизу там где вырезы с боку нету линий... забыл стереть
