Question

Определите по рисунку

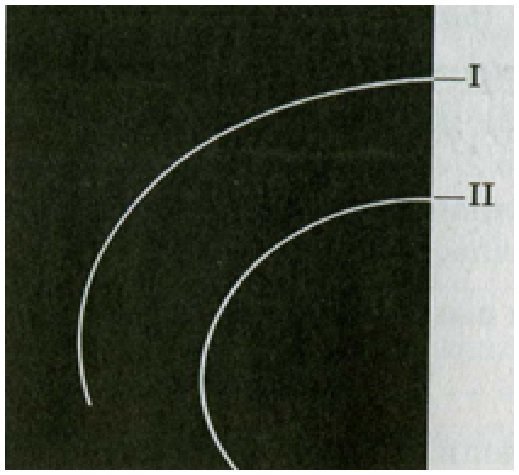

На фотографии, сделанной в камере Вильсона, помещённой в магнитное поле, изображены траектории двух заряженных частиц.
Трек I на фотографии принадлежит протону, трек II - частице, которую надо идентифицировать. Начальные скорости обеих частиц одинаковы и перпендикулярны краю фотографии. Линии индукции внешнего магнитного поля перпендикулярны плоскости фотографии.

1. Определите знак электрического заряда неизвестной частицы на фотографии.
2. Укажите на фотографии направление вектора магнитной индукции В.

Answer 1

Частица отклонена в том же направлении, что и протон. Это значит, он того же заряда.
По правилу левой руки определяем, что вектора магнитной индукции направлены от нас.

Answer 2

трек II - частице, которую надо идентифицировать.

Answer 3

протон влетает в камеру Вильсона справа
направляем левую руку по направлению движения протона , большой палец указывет положение центра кривизны
линии магнитного поля направлены ОТ НАС в сторону фотографии
1) заряды протона и неизвестной частицы совпадают
2) линии магнитной индукции направлены ОТ НАС
3) трек второй частице может принадлежать a- частице так как

R=m*V/q*B     R ~ m/q    для протона m/q=1/1
для a-частице    m2/q2=2/1

R2/R1 =2
