Question

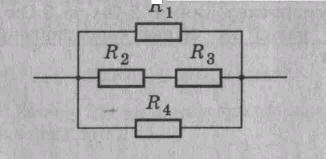

Вычислите общее сопротивление участка цепи, изображенного на рисунке, если R1= 6 ом, R2= 3 ом, R3= 5 ом, R4= 24 ом.

Answer 1

Тут 2 и 3 последовательно соединены. R2,3=3Ом+5Ом=8Ом. И R1, R4 и R2,3 параллельно. 1/R=1/6+1/24+1/8=1/3. Из этого следует, что R=3 Ом
