Предмет: Черчение
Автор: plisss
Вопрос задан 2 года назад

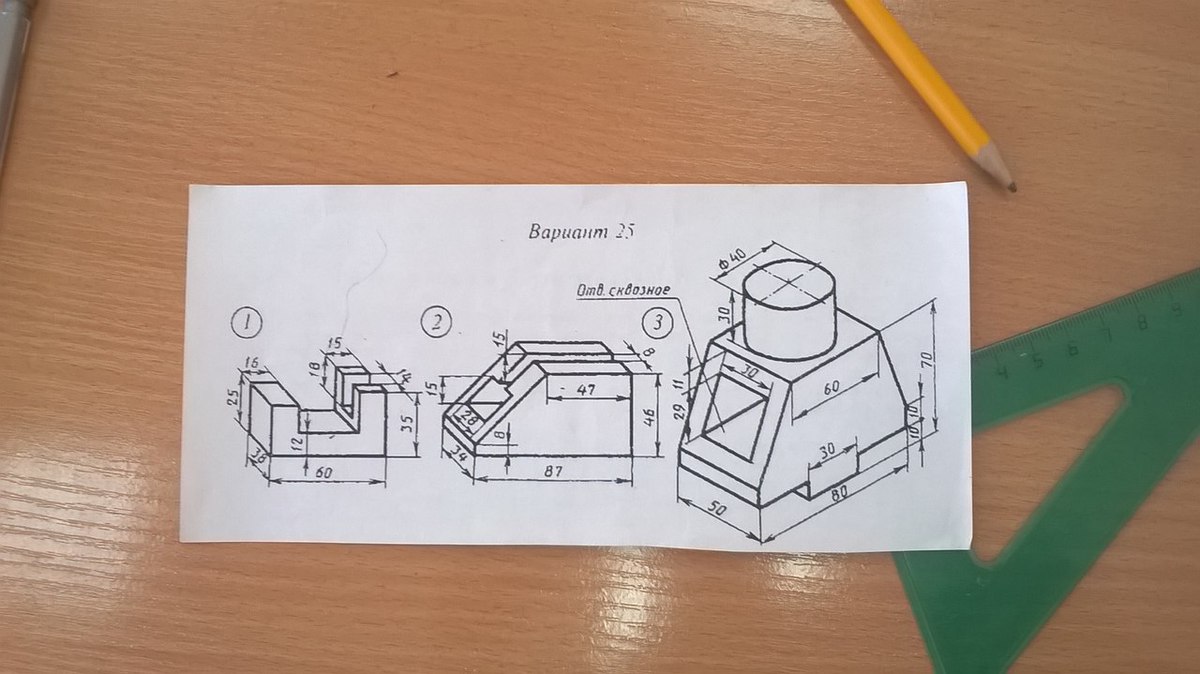

Начертите пожалуйста 3 вида (главный,слева,сверху) и изометрию. Главный вид с разрезом.

Приложения:

Ответы

Ответ дал: hiyou

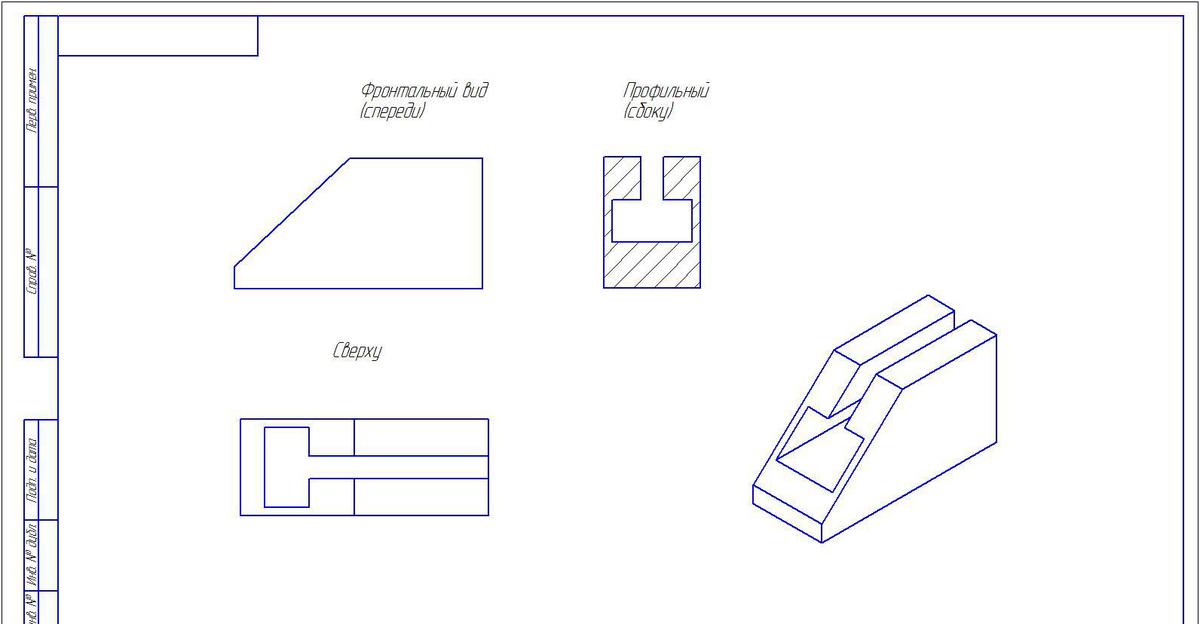

Вот начертил вам в компасе вторую деталь с учетом размеров. Сами размеры не стал проставлять, в задании они указаны. И изометрия изображена в самом задании.
Остальные детали чертятся аналогично.

Приложения:

hiyou: вид сбоку показан в разрезе, потому что в данном случаи разрезать вид спереди бессмысленно. Но если с вас требую разрез именно вида спереди, то его не сложно сделать.
