Question

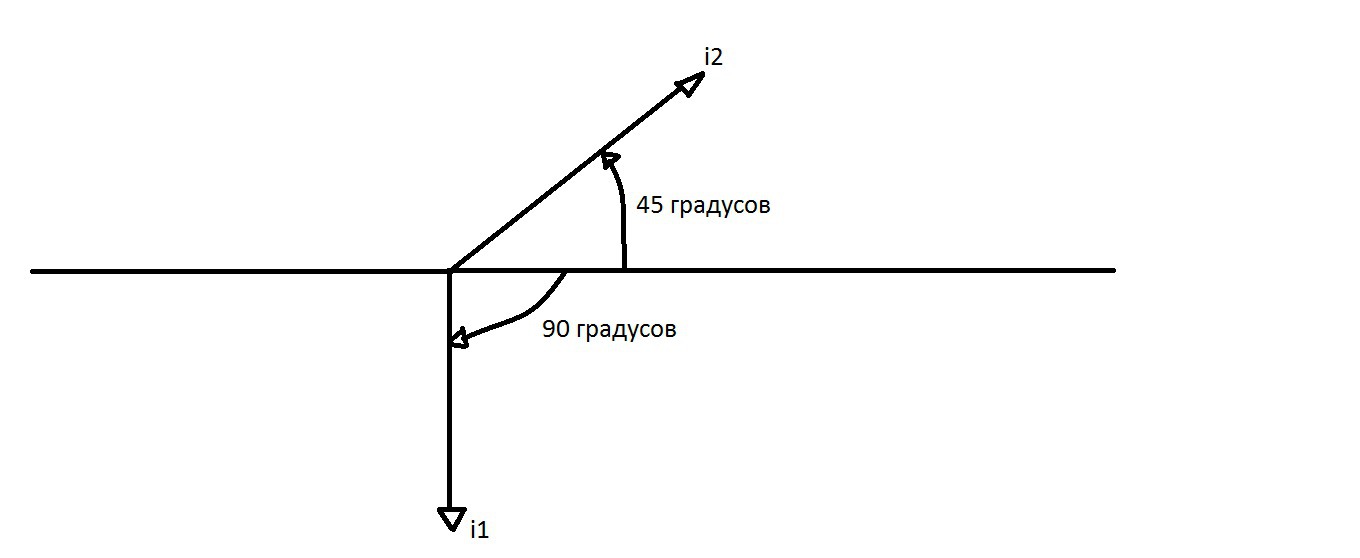

По заданной векторной диаграмме определить угол сдвига фаз между токами и записать уравнения мгновенных значений токов, если I1=I2=2A v=100 Гц.

Answer 1

Угол сдвига фаз Δfi=fi1-fi2=45+90=135 градусов. i1(t)=2*cos(2*pi*100*t+45), А. i2(t)=2*cos(2*pi*100*t-90), при этом не важно sin будет или cos, важно, что это гармоническое колебание.

Answer 2

Пишите, если будут вопросы
