Question

Срочно нужна помощь в решении!

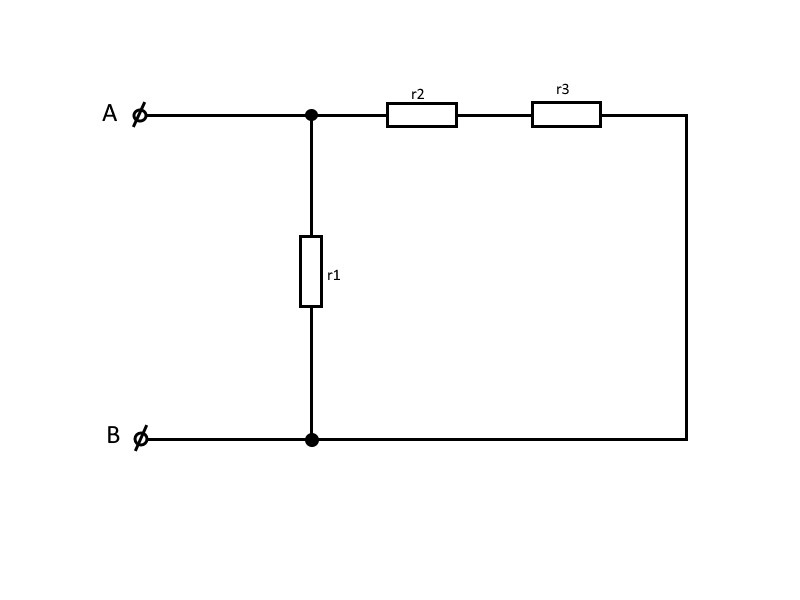

Определить эквивалентное сопротивление на общей АB схеме, где r1=100 Ом, r2 = 200 ом, r3 = 300 ом, а также определить напряжение при токе - I = 2 А

Answer 1

R₂₃=R₂+R₃=500 Ом

Rэкв=(R₁*R₂₃) / (R₁+R₂₃)=100*500 / (500+100)=83.33 Ом

U=IRэкв=2*83,33=166,7 В
