Предмет: Другие предметы
Автор: aleka777kz
Вопрос задан 2 года назад

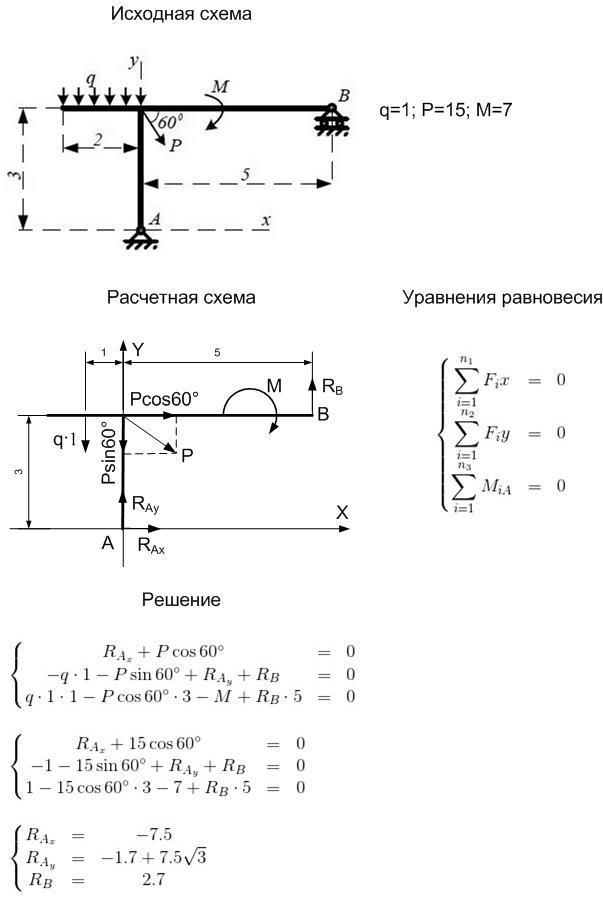

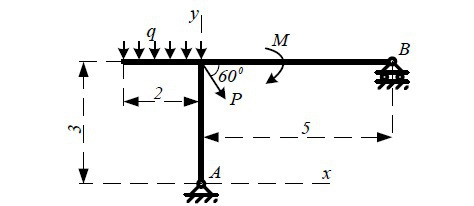

Помогите пожалуйста по теоретической механике! Стальная стержневая конструкция находится под действием сил, моментов и распределенной нагрузки.
Определить реакции опор твердого тела.
q=1, Р=15, М=7

Приложения:

Аноним: эм,а ты в курсе,что тебе не помогут?!

Аноним: Да нет тут ничего "военного". Система из трех уравнений. Два - силы по осям, третья - моменты. Нижняя опора - только вертикальная реакция, правая - только горизонтальная. Распределенная нагрузка даст силу по вертикальной оси 2q и момент 2q.

Аноним: Ошибся... плохо опоры рассмотрел. На нижней еще и горизонтальная реакция будет.

Аноним: Но все это расписывать за 7 баллов... не знаю даже.

aleka777kz: Yb*5-М-Рсоs60*3+Q*1=0

aleka777kz: Сложного ничего, просто я закончила университет давно, и забыла уже, а сечас нужно помочь, я сомневаюсь в решении. Yb =(M+Pcos60*3-Q*1)/5, Yb = (7+15cos60*3-2)/5=5.5кН верно?

Аноним: Yb*5-М-Рсоs60*3+Q*1=0 - это верно, дальше я не смотрел

aleka777kz: Благодарю!)
