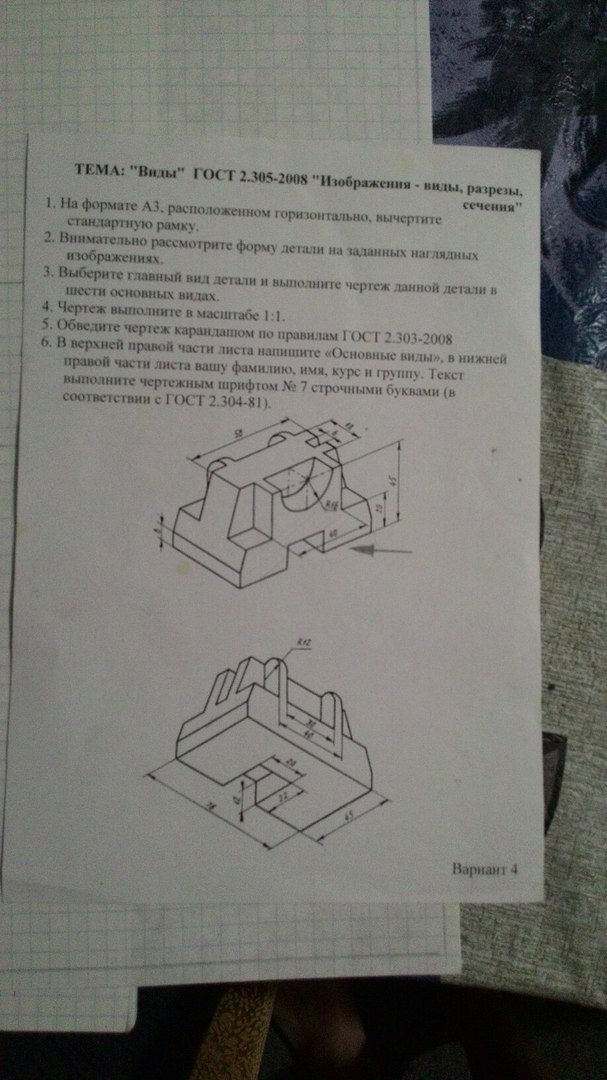

Выполнить чертеж данной детали в шести основных видах
Приложения:
Me00007:
Можно хоть пэинте, мне главное точно понять с какой стороны какой вид, видимые и не видимые линии!
Точных до миллиметра построений не нужно
Ответы
Ответ дал:
1

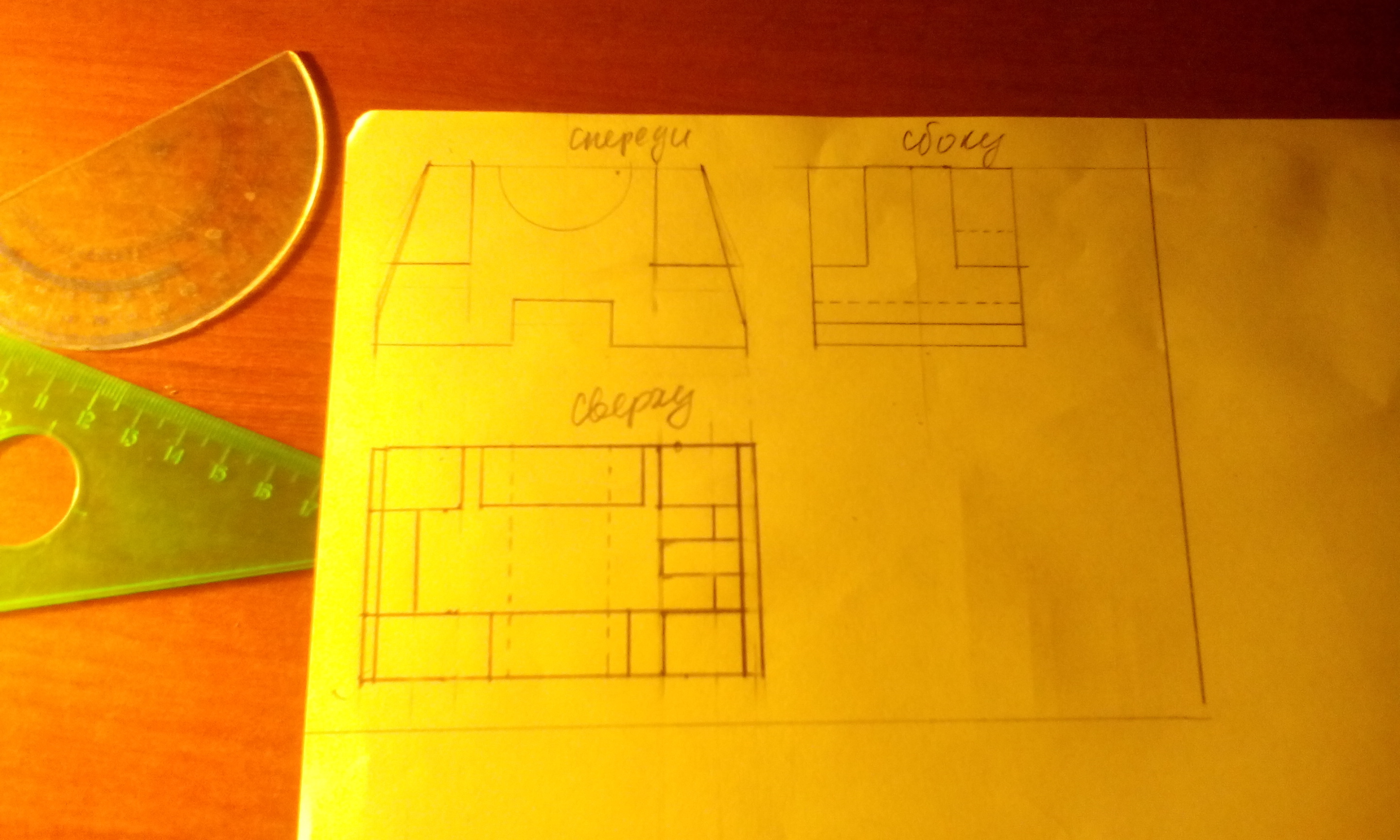

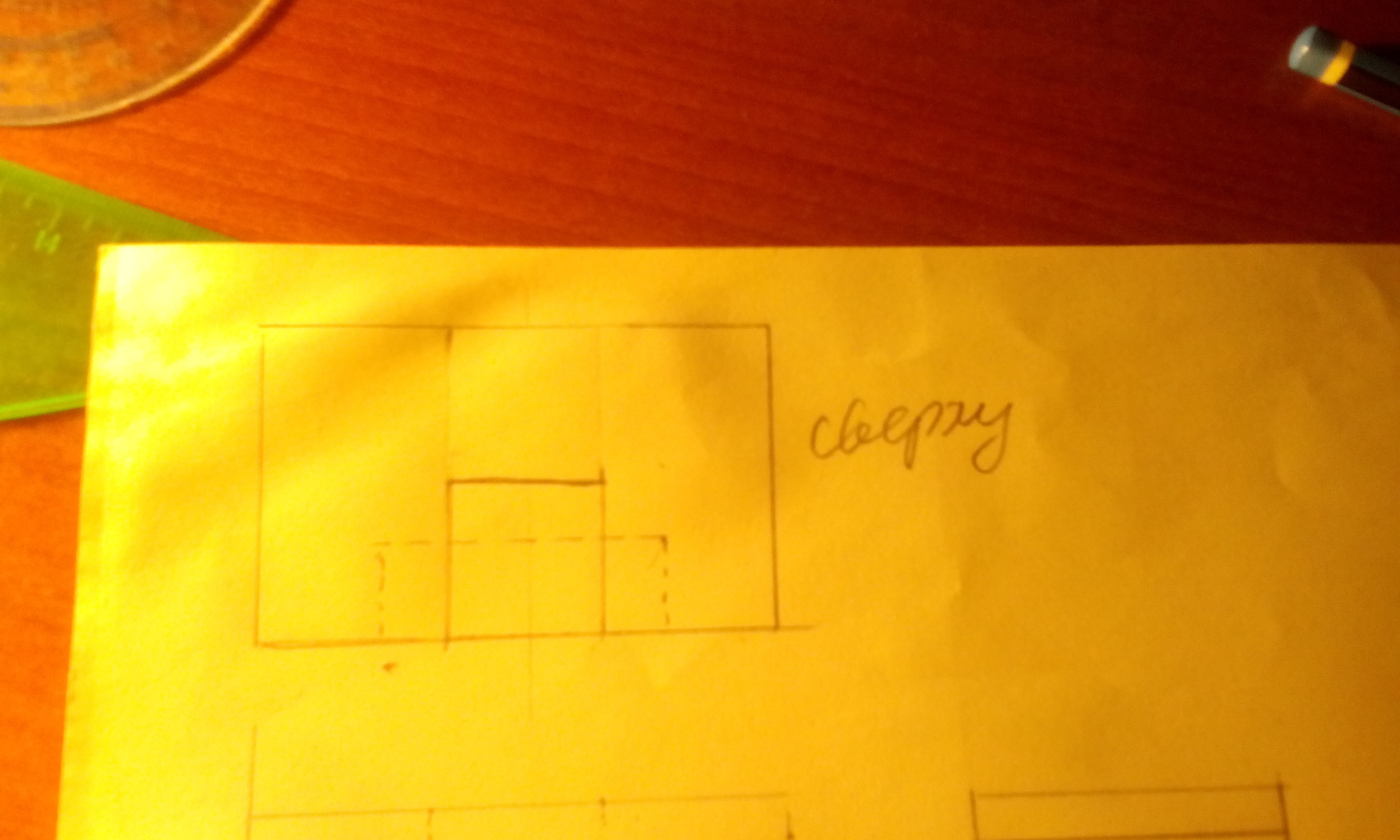

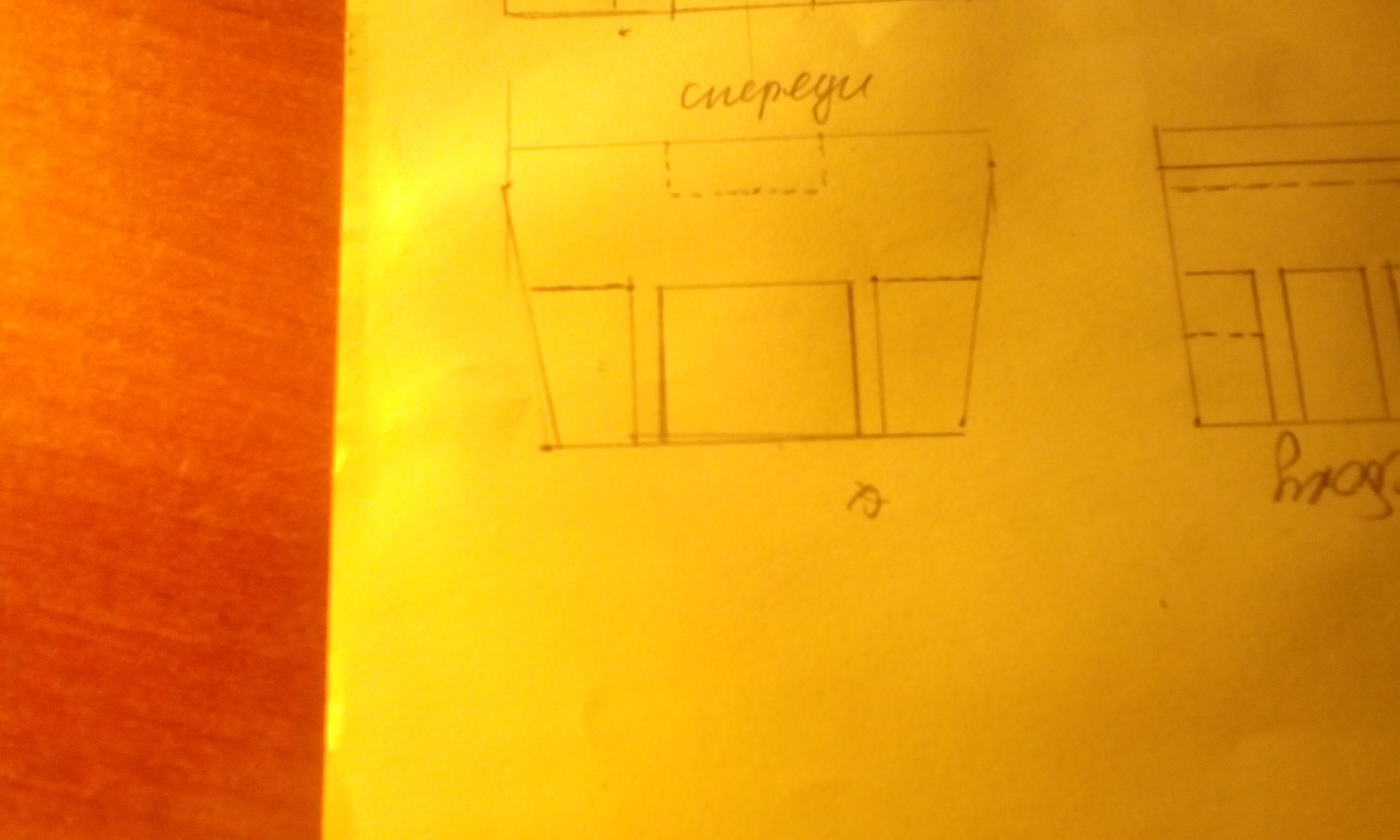

Ну,вот,сделал,только у тебя размеров не сильно было видно,может быть что-то сошлось неправильно у меня.
Приложения:
ой-ой,на первом рисунке вид сбоку,там штриховка не справа должна быть,а слева,там где радиус отверстия.
А не,всё правильно было,не слева,а справа.
Боже, человек, я тебя обожаю!!!
