Подскажите, как решать!

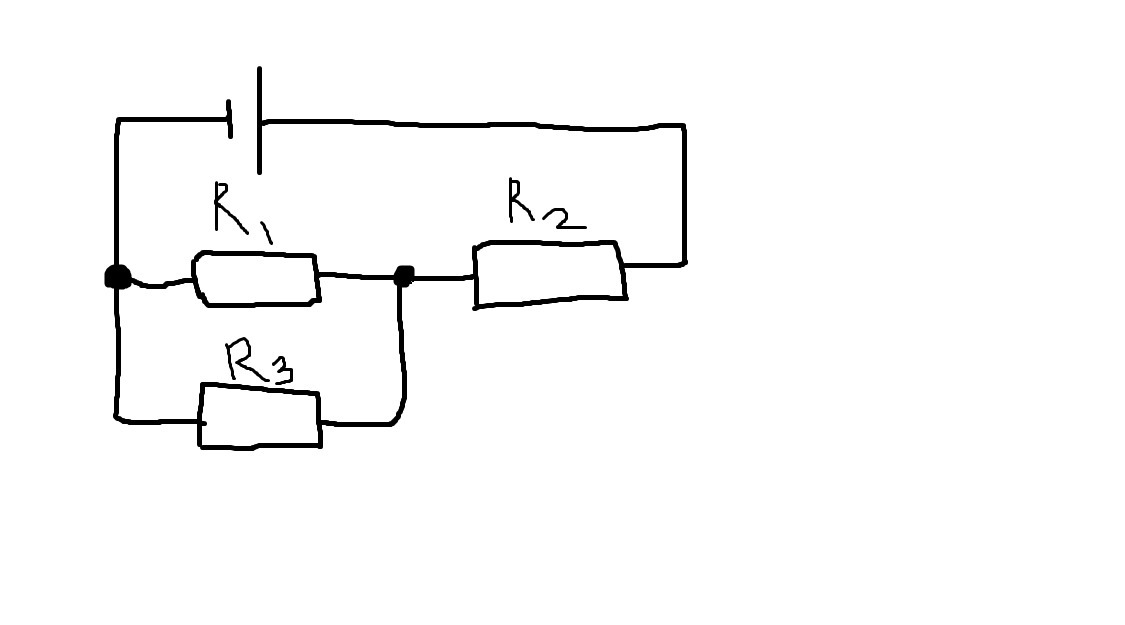

В электрической цепи (см. рисунок) резисторы R1 - R3 имеют сопротивление 10 Ом каждый. Каковы напряжение на каждом резисторе и сила тока в каждом из них, если напряжение источника тока 30 В?

Answer 1

Дано: R1=R2=R3 U=30 В Найти: U1,U2,U3-? I1,I2,I3-? Решение: R=U/I I=U/R (1/R1)+(1/R2)=1/R13 (1/10 Ом)+(1/10 Ом)=2/10 Ом R13= 10 Ом/2 = 5 Ом R=R2+R13=150 Ом I2=30 В/ 15 Ом =2 А U2= R * I. U2= 10 Oм *2 А=20 В U1=U3 U1=U-U2. U1=30В-20В=10 В I1=10B/10 Ом=1 А I3=10B/10 Ом= 1 А Все)

Answer 2

Спасибо Вам!
