Question

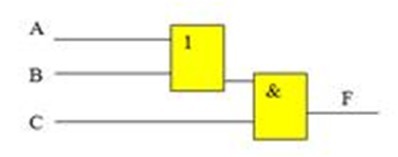

Выходная функция F приведенной логической схемы равна = 0 при следующей комбинации входных сигналов:

Выберите один ответ:
111
011
010
101

Answer 1

Выражение этой схемы (А∨В)∧С=0
Выражение =0, когда или А∨В=0, или С=0,
 А∨В=0 только, когда А=0 и В=0, такого варианта нет, значит С=0,
ответ: 010
