Question

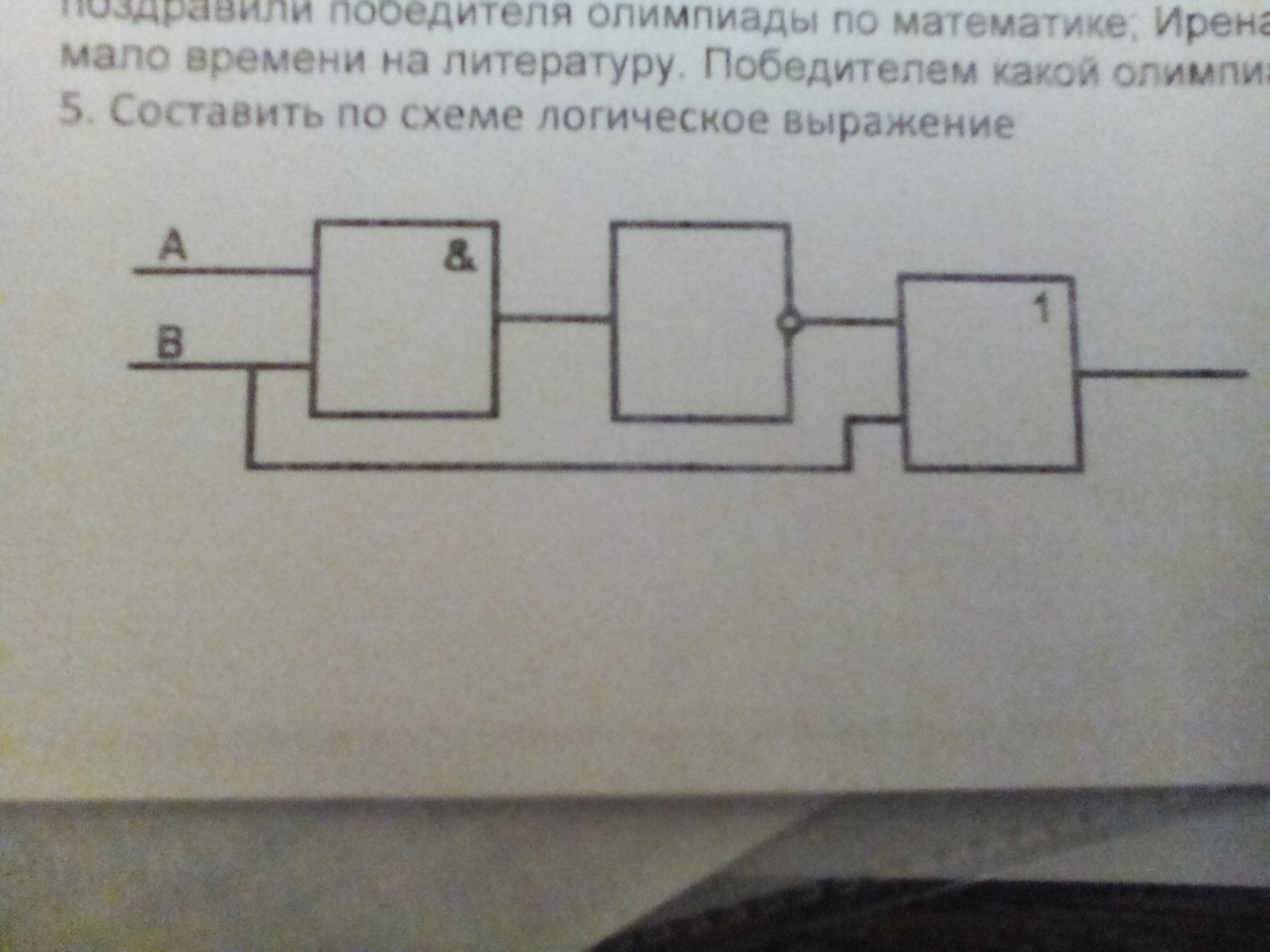

Составить по схеме логическое выражение

Answer 1

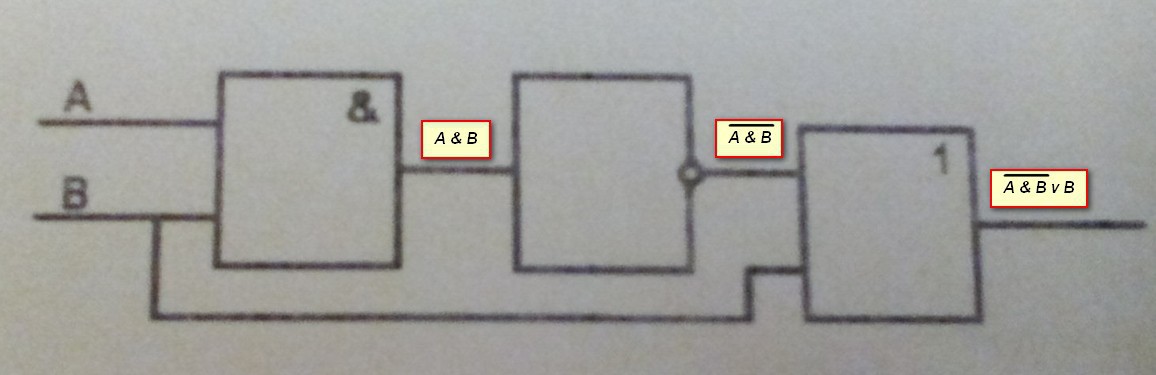

Во вложении - поэтапное получение логического выражения. Но его можно упростить.
$displaystyle overline{A & B} lor B = overline{AB}+B=overline A+overline B+B= overline A+(overline B+B)= overline A+1= 1$

Ответ: 1 (всегда истинно)
