Question

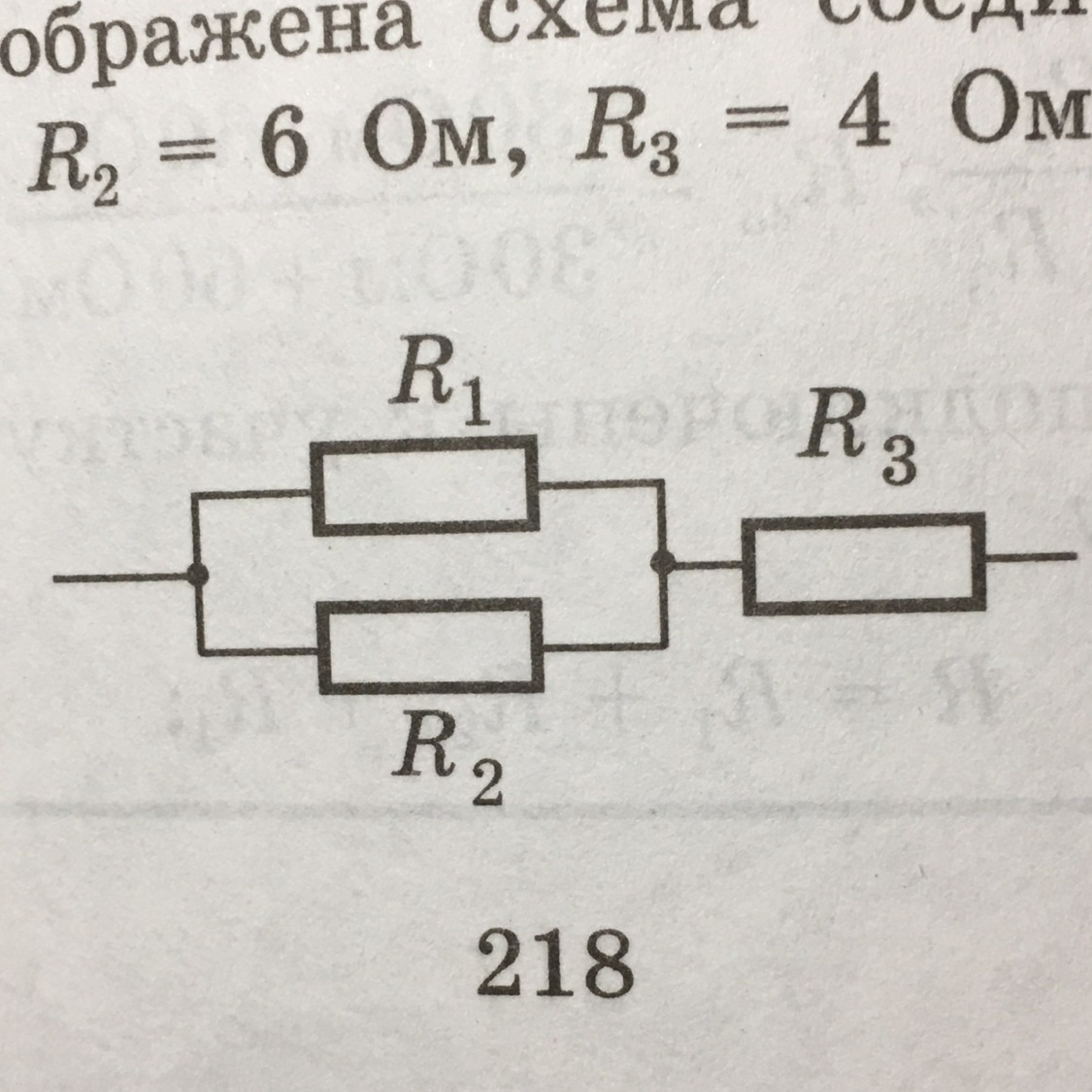

На рисунке изображена схема соединения проводников, где R1=3 Ом, R2=6 Ом, R3=4 Ом. Найти сопротивление всей цепи.

Answer 1

сопротивления R1 и R2 параллельны R12=2 Ом R12 и R3  последовательны Ro=2+4=6 Ом

Answer 2

Сопротивления R1 и R2 параллельны R12=2 Ом R12 и r3 последовательны Ro=2+4=6 ом
