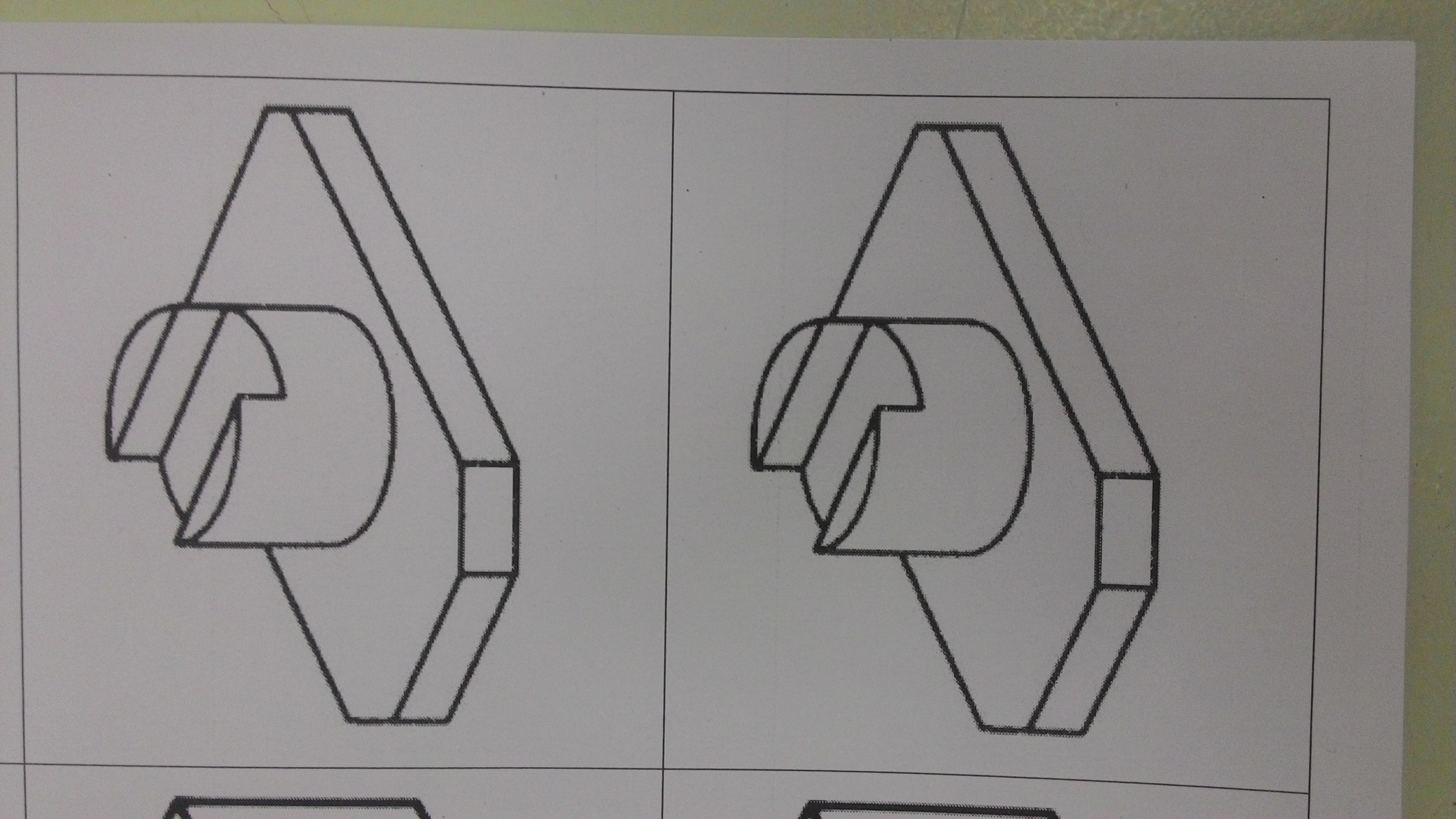

Помогите пожалуйста начертить все три вида. Вид спереди, вид сверху и вид слева. Очень срочно нужно, так что даю 50 баллов

Приложения:

Ответы

Ответ дал: asburk2102

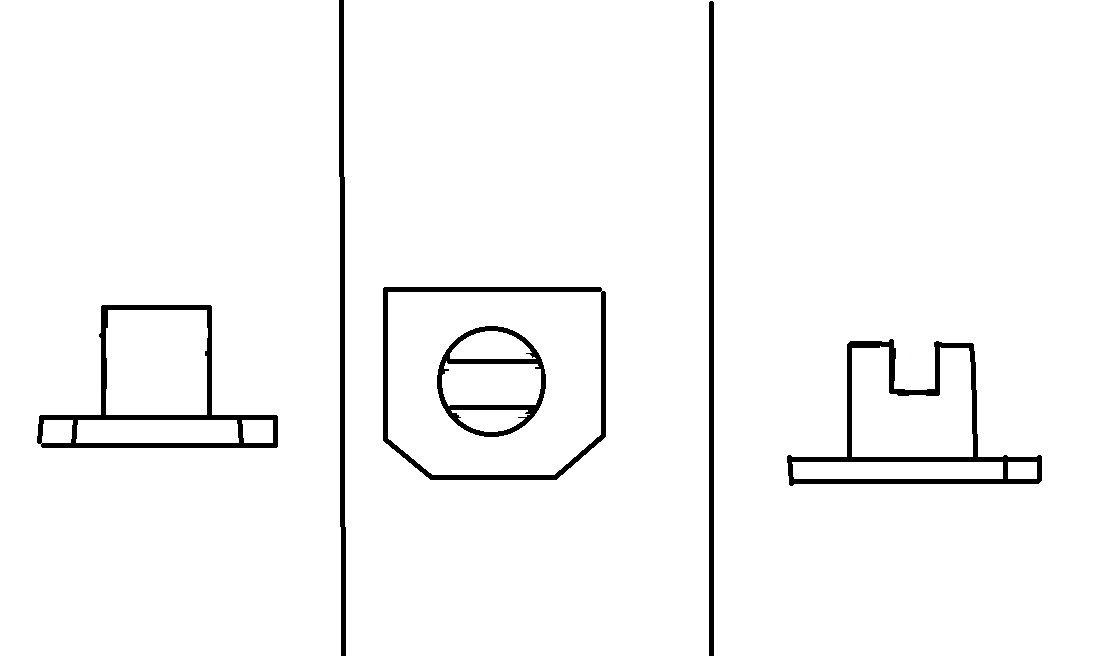

Вот так вот будет, Прошу прощения за корявость, подручными средствами рисовала
Спереди, сверху, слева

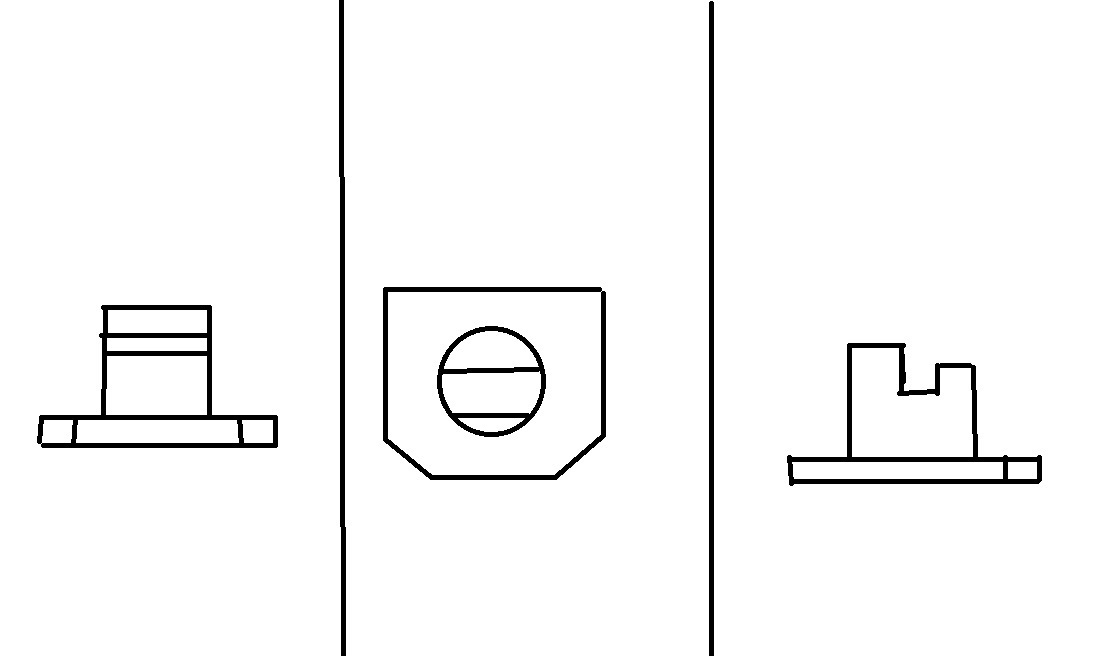

Смотри, вот второй вариант, если верхние части цилиндрической детали равны

Приложения:

DethHunter: Спасибо огромное, выручила не знаю как. Уже битые 2 часа мучаюсь как начертить

asburk2102: только первый вариант не так. сейчас пришлю

asburk2102: блин, как тут еще раз ответить?

asburk2102: короче, вид спереди, убери третью линию если считать сверху.( в цилиндре) лишнюю нарисовала зачем-то((

asburk2102: да, и еще, если на цилиндрической части верхние выступающие части одинаковые по высоте и величине, то в виде сверху полукружья будут равны. и на виде слева они будут на одной высоте

ROCKETKA: каждый вид не до конца нарисованный

Ответ дал: ROCKETKA

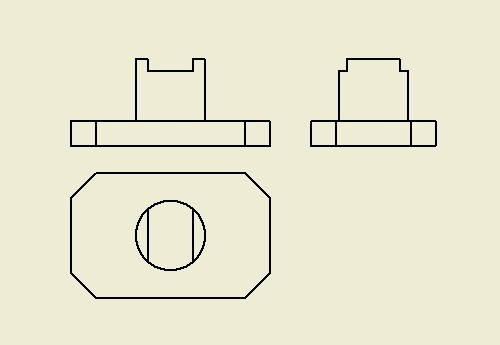

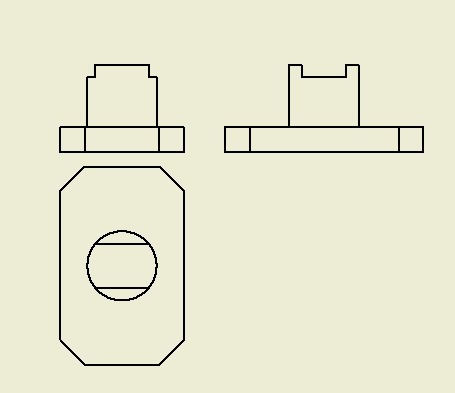

Думаю второе фото будет правильнее.

Приложения:
