• Предмет: Черчение
  • Автор: olgusha14
  • Вопрос задан 2 года назад
< >

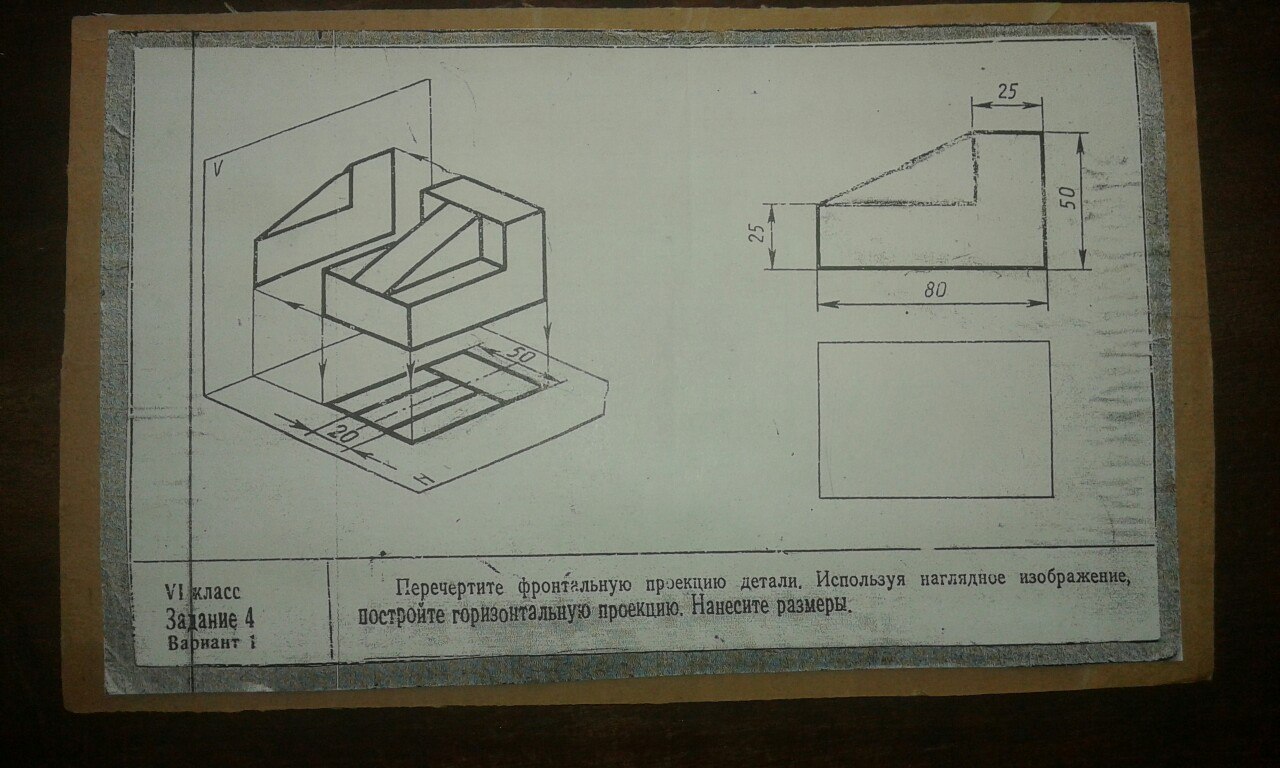

задание 4 вариант 1 перечертите фронтальную проекцию детали. Используя наглядное изображение, постройте горизонтальную проекцию. Нанесите размеры Ответ с рисунком пожалуйста

Приложения:
olgusha14: задание 4 вариант 1 перечертите фронтальную проекцию детали. Используя наглядное изображение, постройте горизонтальную проекцию. Нанесите размеры Ответ с рисунком пожалуйста

Ответы

Ответ дал: Cyberbaich
9

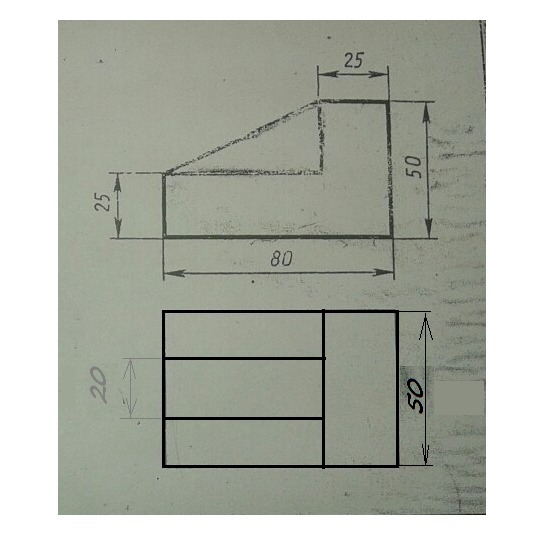

вот так должно получиться...
добавил профильный вид
Приложения:
olgusha14: а вид слева
olgusha14: еще нужен
Cyberbaich: нет тут в задании ни слова про вид слева
olgusha14: но нам сказали еще должен быть вид слева
olgusha14: несмотря на то что его тут не написали
Cyberbaich: ну я же добавил уже...
olgusha14: а где размеры
Cyberbaich: какие размеры? Все размеры есть на фронтальной и горизонтальной проекциях
Cyberbaich: чего не хватает-то?
olgusha14: на виде слева тоже должны быть размеры
