Question

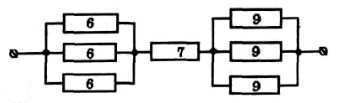

Вычислите сопротивление участка цепи, приведенного на рисунке (сопротивления отдельных резисторов даны на рисунке).

Answer 1

$R=R_1_,_2_,_3+R_4+R_5_,_6_,_7$
$frac{1}{R_1_,_2_,_3} = frac{1}{R_1}+ frac{1}{R_2}+ frac{1}{R_3} = frac{3}{R_1} = frac{3}{6}= frac{1}{2}$ ⇒ $R_1_,_2_,_3=2$ Ом
$frac{1}{R_5_,_6_,_7}= frac{1}{R_5}+ frac{1}{R_6}+ frac{1}{R_7}= frac{3}{R_5} = frac{3}{9}= frac{1}{3}$⇒ $R_5_,_6_,_7=3$ Ом
$R=2+7+3=12$ Ом
