Черчение!Помогите справиться с заданием, пожалуйста!

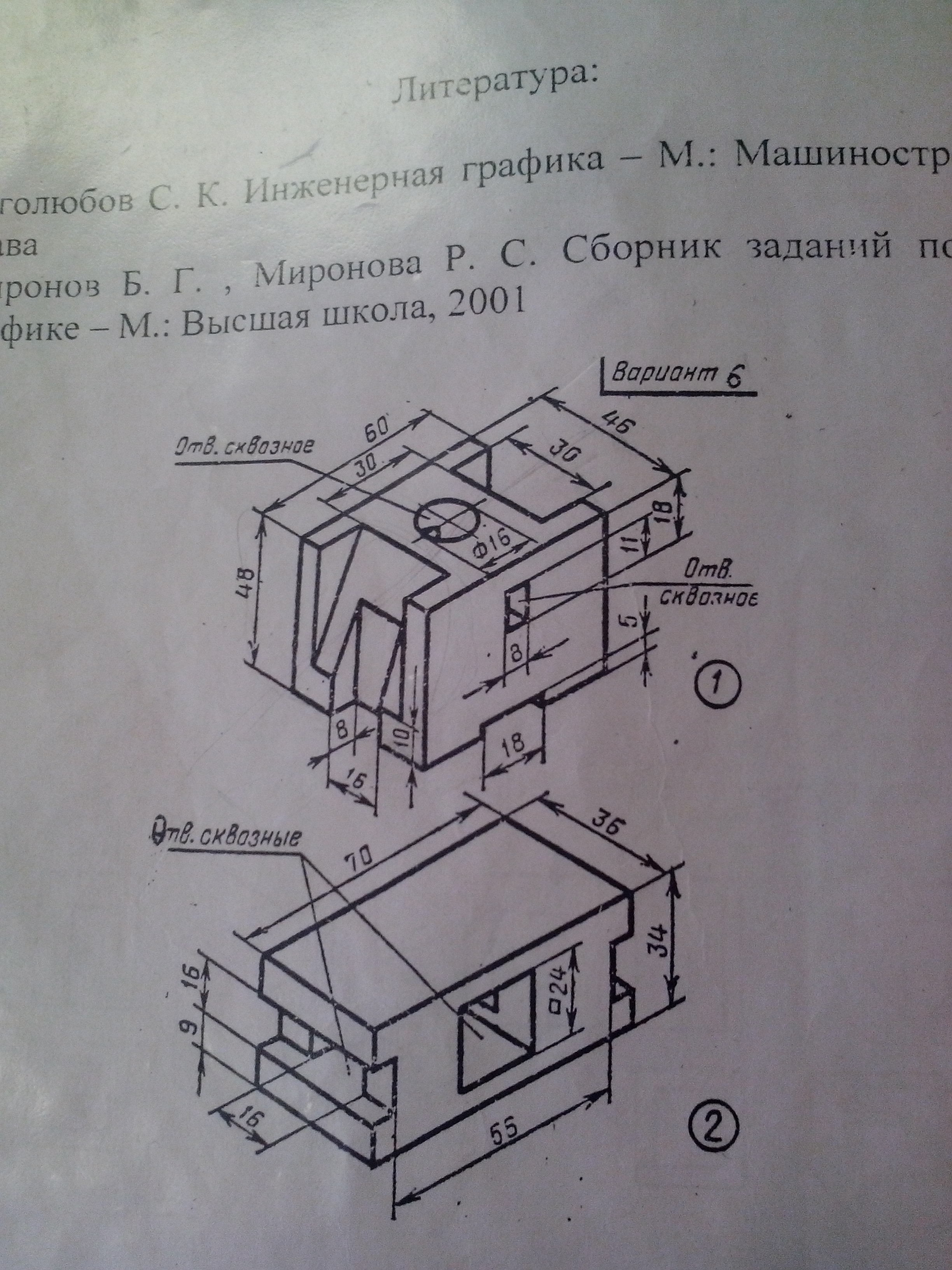

Задание: По аксонометрической проекции модели построить в трёх проекциях её чертёж.

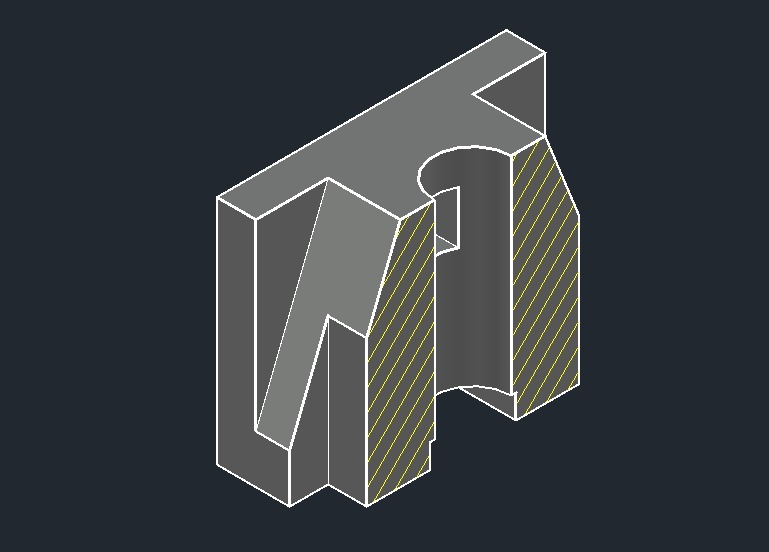

1) с применением фронтального разреза.
2) с применением горизонтального разреза.

Приложения:

Ответы

Ответ дал: draftsmanship

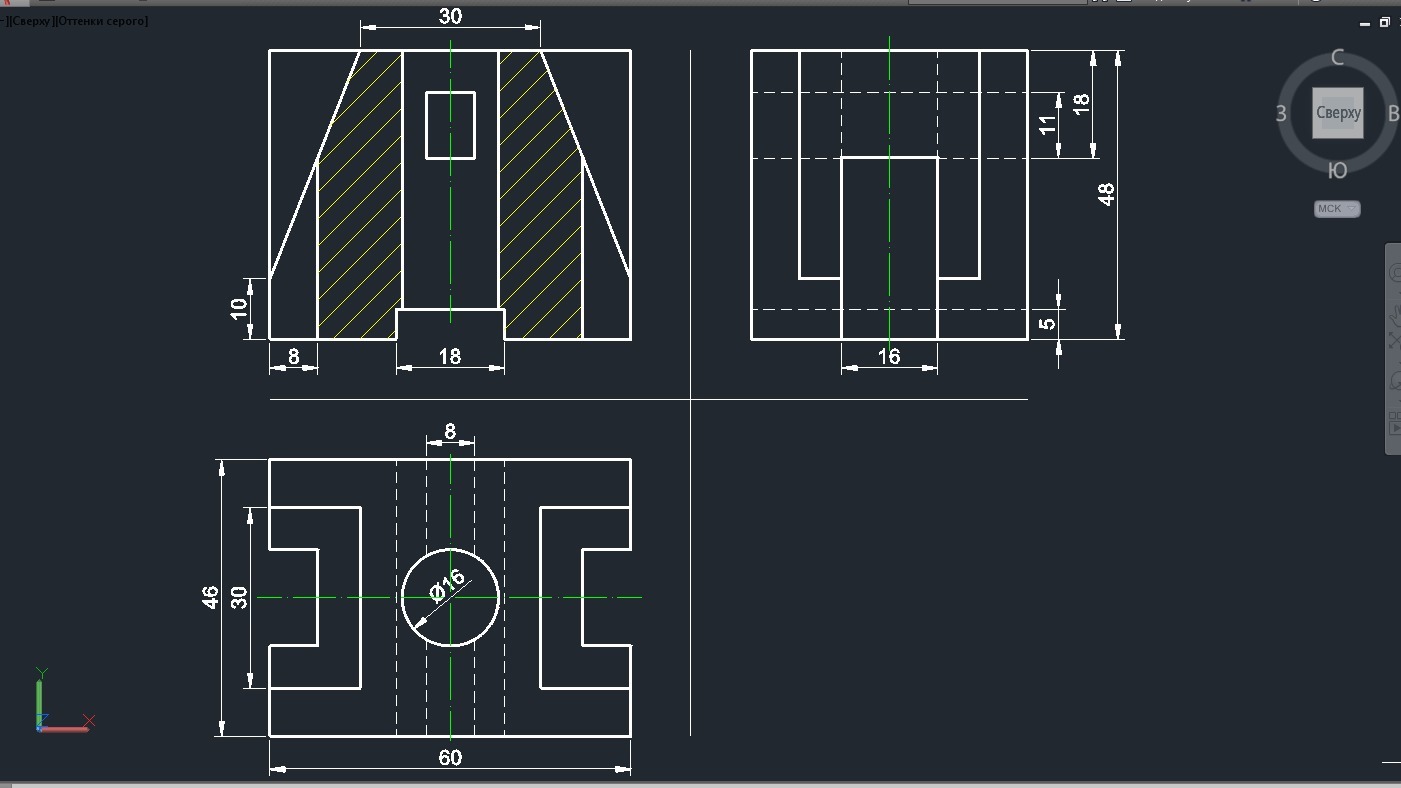

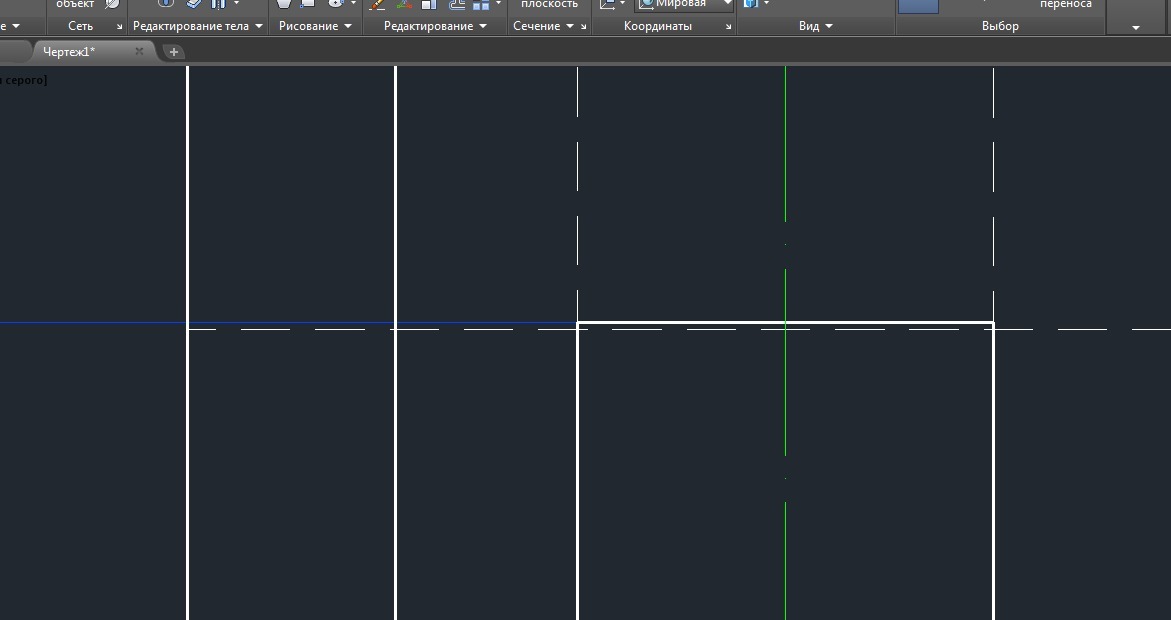

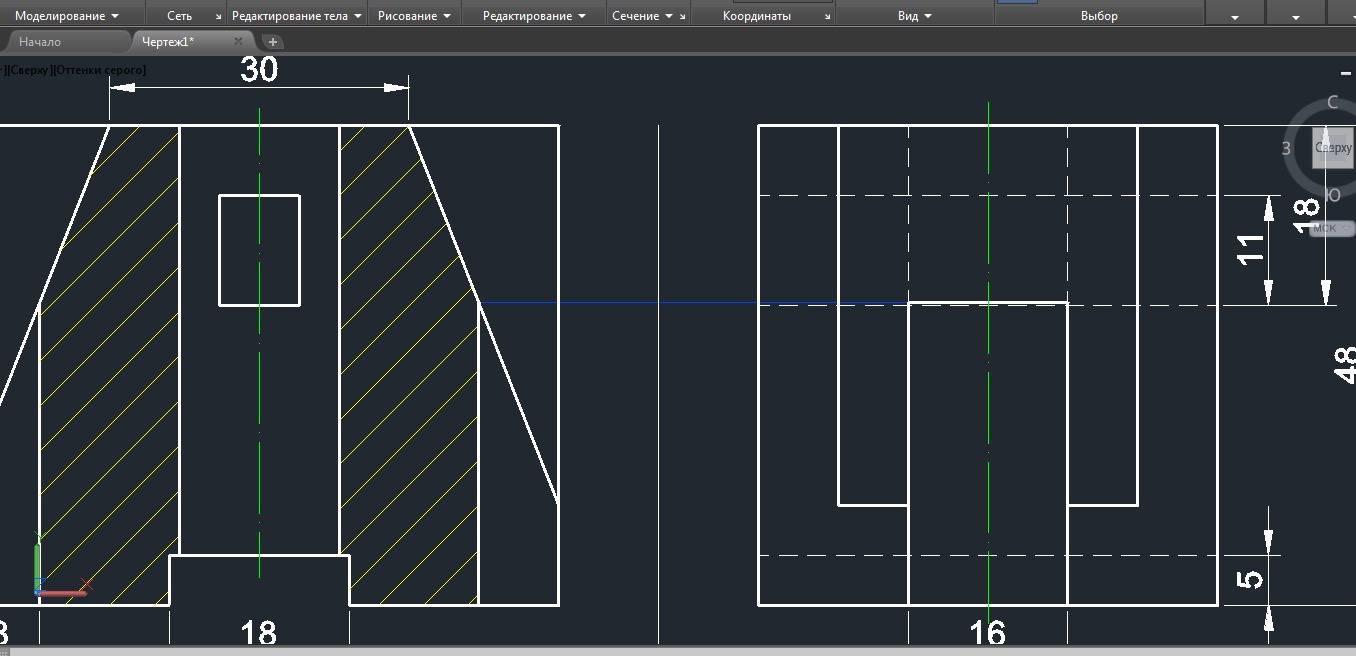

Специально увеличил часть чертежа, чтобы вы видели, что линии на виде слева на разных высотах, высота выреза берется с главного вида (обозначил синей линией). Как срочно нужен чертеж второй детали?

Приложения:

erzaviscarlet: Большое спасибо, чертёж 2-ой детали нужен мне к понедельнику)

draftsmanship: я сделаю чертеж попозже сегодня, нашел ошибку в этом чертеже. Я вот это прямоугольное отверстие сбоку (сквозное), провел на всю ширину детали, а ведь в центре отверстие круглое сквозное, т.е. внутри линии не будут отображаться. Поняли меня?

erzaviscarlet: Да, хорошо)

draftsmanship: вот я переделал и загрузил на файлообменник http://my-files.ru/ytdls5

draftsmanship: Вторая деталь http://dropmefiles.com/aqFRM

erzaviscarlet: Спасибо большое!
