Question

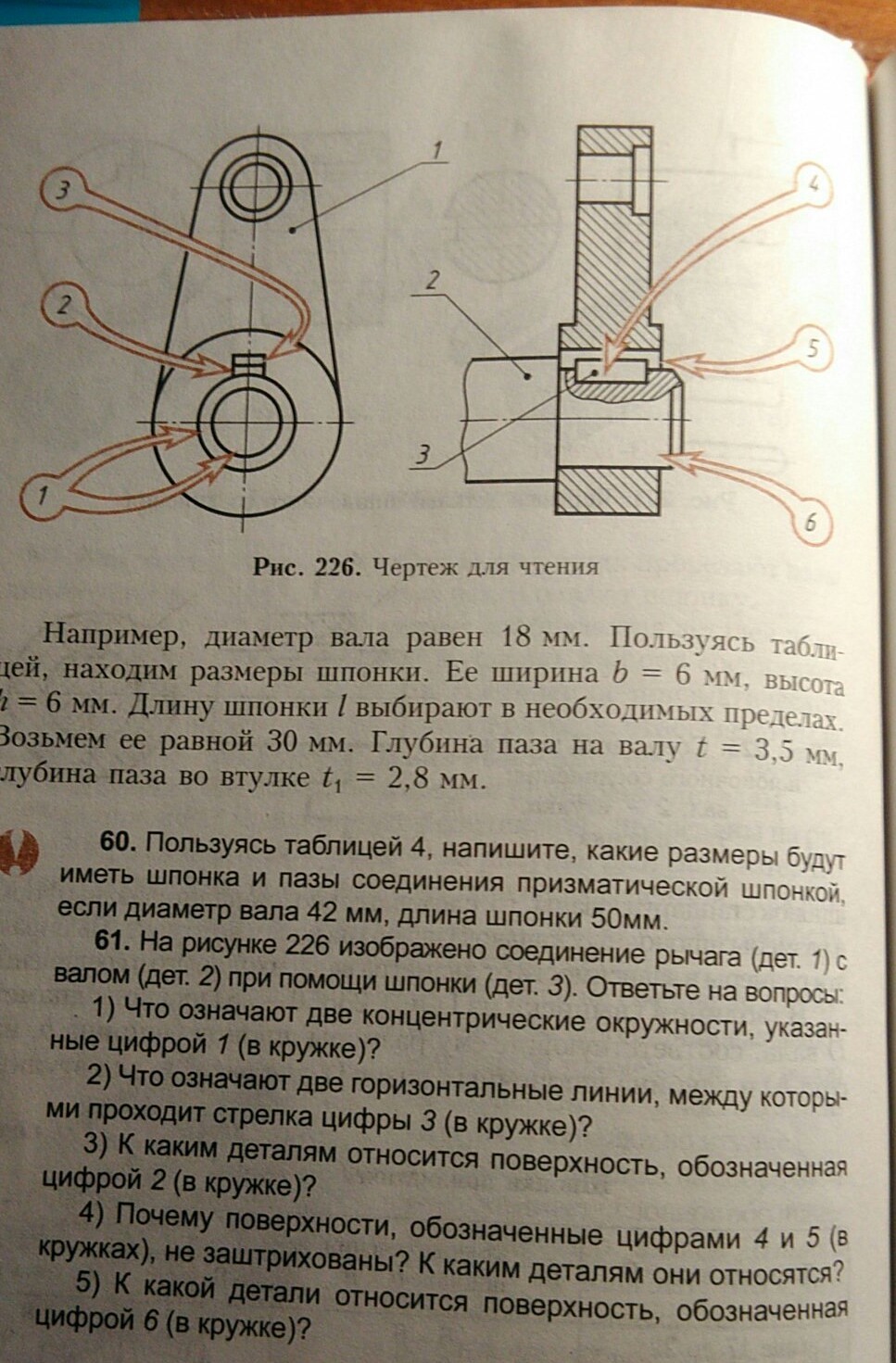

ЧЕРЧЕНИЕ. 2 и 4 вопрос.

Answer 1

2. Это показана шпонка, верхняя линия показывает высоту шпонки, а линия ниже, на сколько шпонка углублена в вал
4. При выполнении разрезов на сборочных чертежах действует правило, по которому сплошные (не имеющие пустот) детали – валы, оси, пальцы, штыри, ручки, шпонки, винты, заклепки и т. п. – показывают в разрезах не рассеченными и не заштриховывают, если разрезы являются для них продольными.
