Question

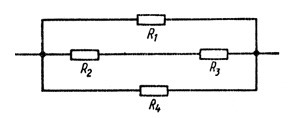

Чему равно общее сопротивление цепи, изображенной на рис. 2, если R1=16 Ом, R2=10 Ом, R3=26 Ом, R4=48 Ом.

Answer 1

Rx=R₂+R₃=10+26=36
R₅=R₁Rx/(R₁+Rx)=16*36/(16+36)=11.08Ом
Ro=R₅R₄/(R₅+R₄)=48*11.08/(48+11.08)=9 Ом

Общее сопротивление цепи 9 Ом
