1)Выполнить эскиз детали(рис.1)в необходимом количестве видов.Нанесите размерные линии.
2)По чертежу (рис.2) выполнить технический рисунок детали

Приложения:

Ответы

Ответ дал: math2017

По первой детали достаточно двух видов: главный вид и вид слева.

Приложения:

Misari: разве это та деталь?

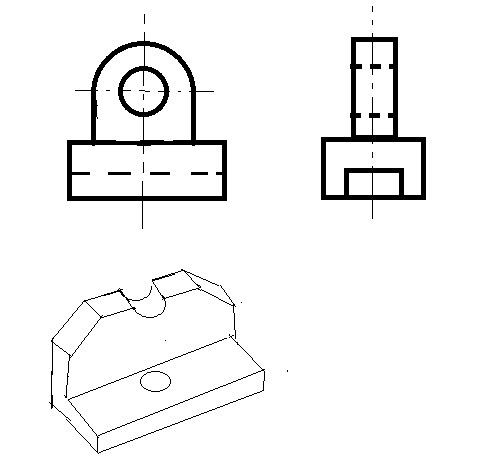

math2017: у вас две разных детали. По первой надо эскизы по техническому рисунку. По второй - сделать обратную процедуру, технический рисунок по чертежам. Верхний набросок это эскизы к рис.1, нижний - технический рисунок по чертежам на рис.2
