Question

Помогите с черчением, пожалуйста

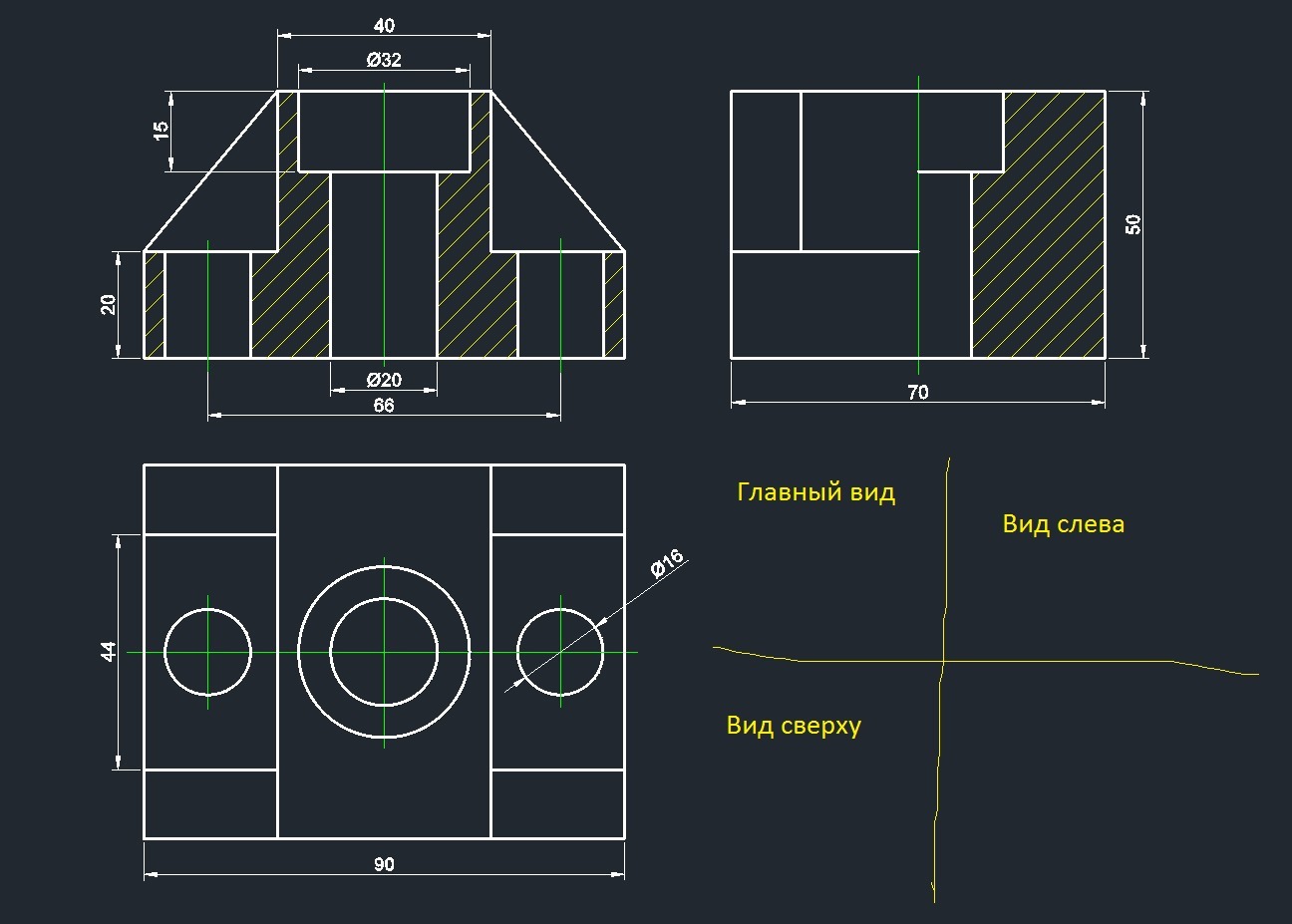

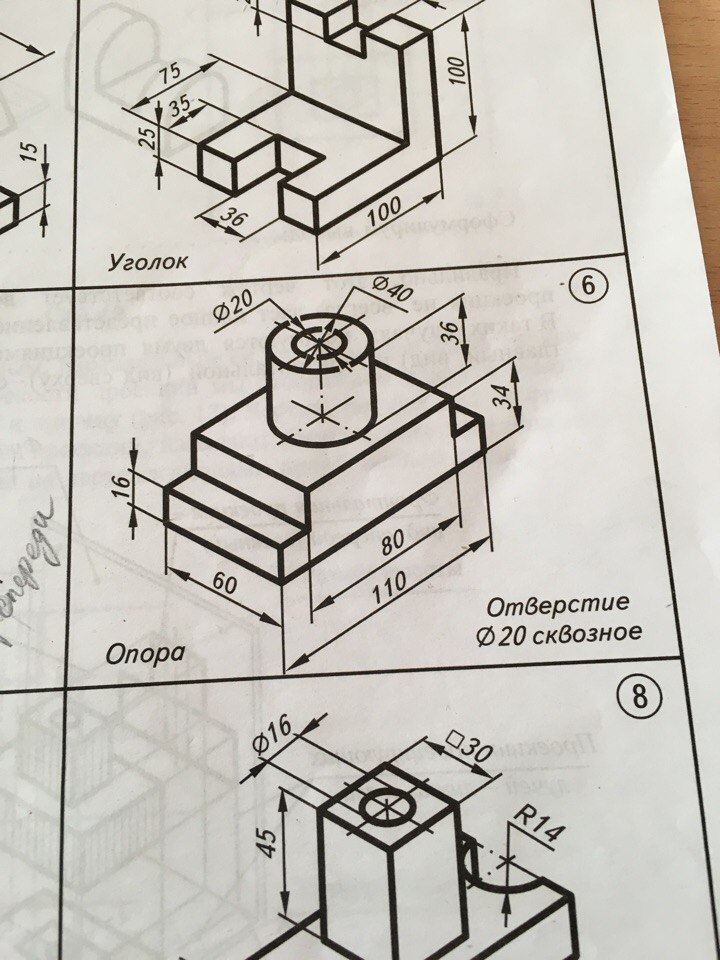

Нужно "разложить" по деталям на чертеже, 1:1
Рисунок 6

Answer 1

Деталь называется опора. Деталь представлена следующим набором геометрических тел: в основании детали лежит прямоугольный параллелепипед длиной 110 мм., шириной 60 мм., высотой 34 мм. По краям ширины, деталь имеет по обе стороны, сплошные вырезы 15 мм. к центру детали, и 18 мм. на высоту параллелепипеда. В центре параллелепипеда установлен цилиндр диаметром 40 мм., высотой 36 мм. По центру цилиндра, просверлено отверстие на всю высоту детали, диаметром 20 мм. Габаритные размеры детали - 110х60х70 мм.
