Всем привет,кто понимает в черчении,а именно в инженерной графике!? Очень срочно нужно на сегодня выполнить чертежи (так наброском),помогите кто сможет,буду очень благодарна.

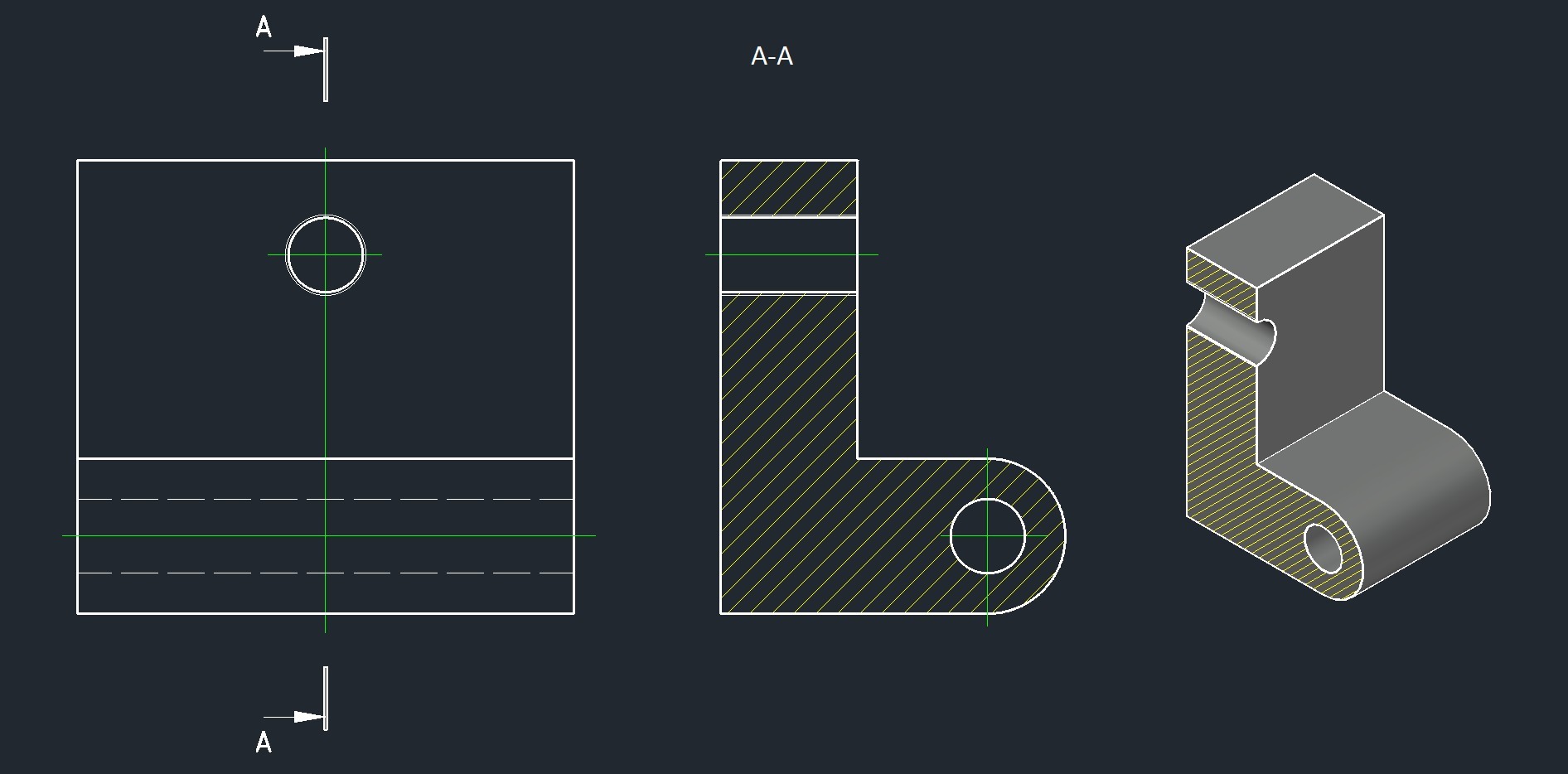

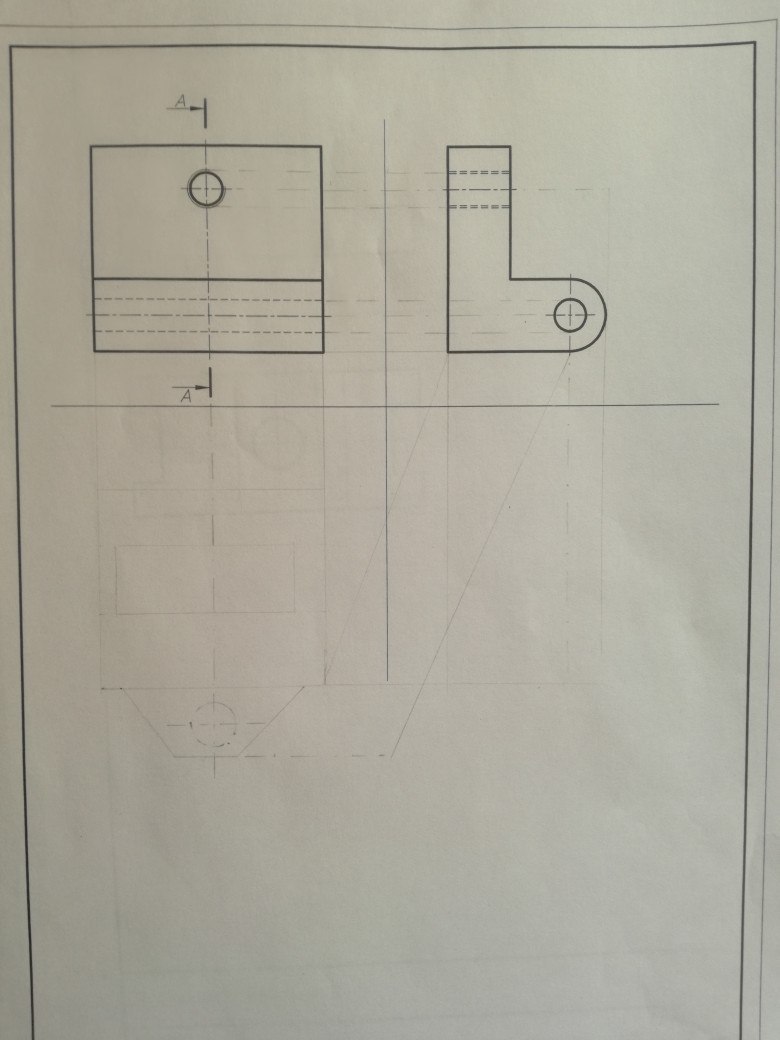

1. Построить разрез A-A

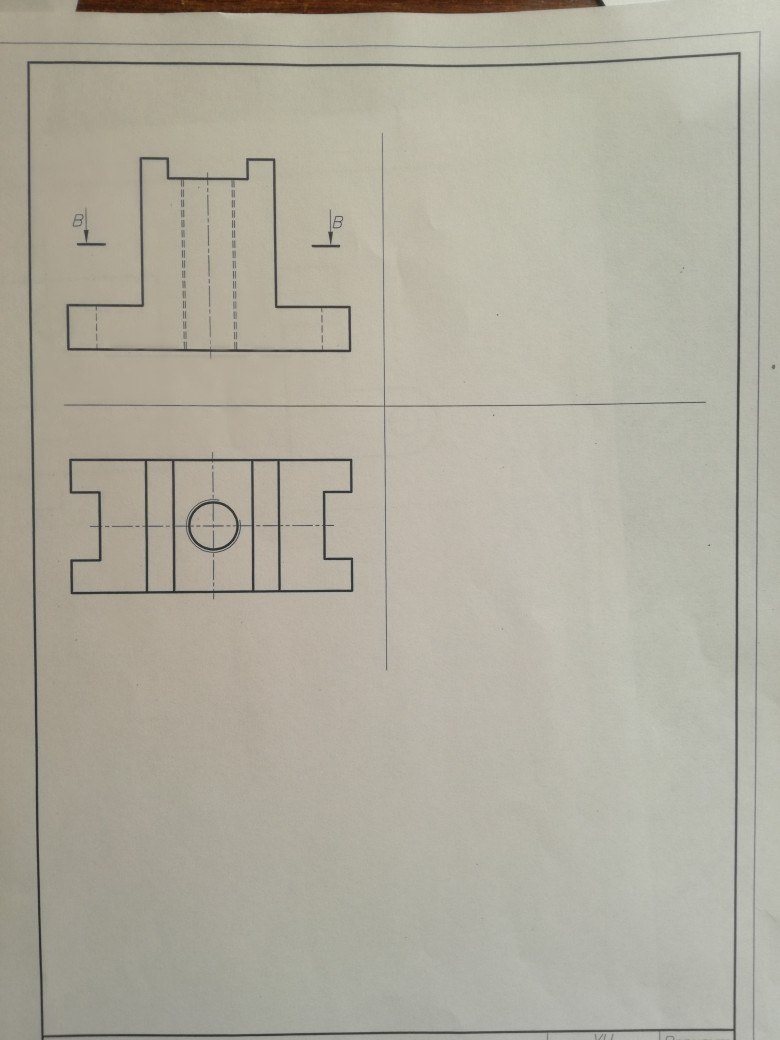

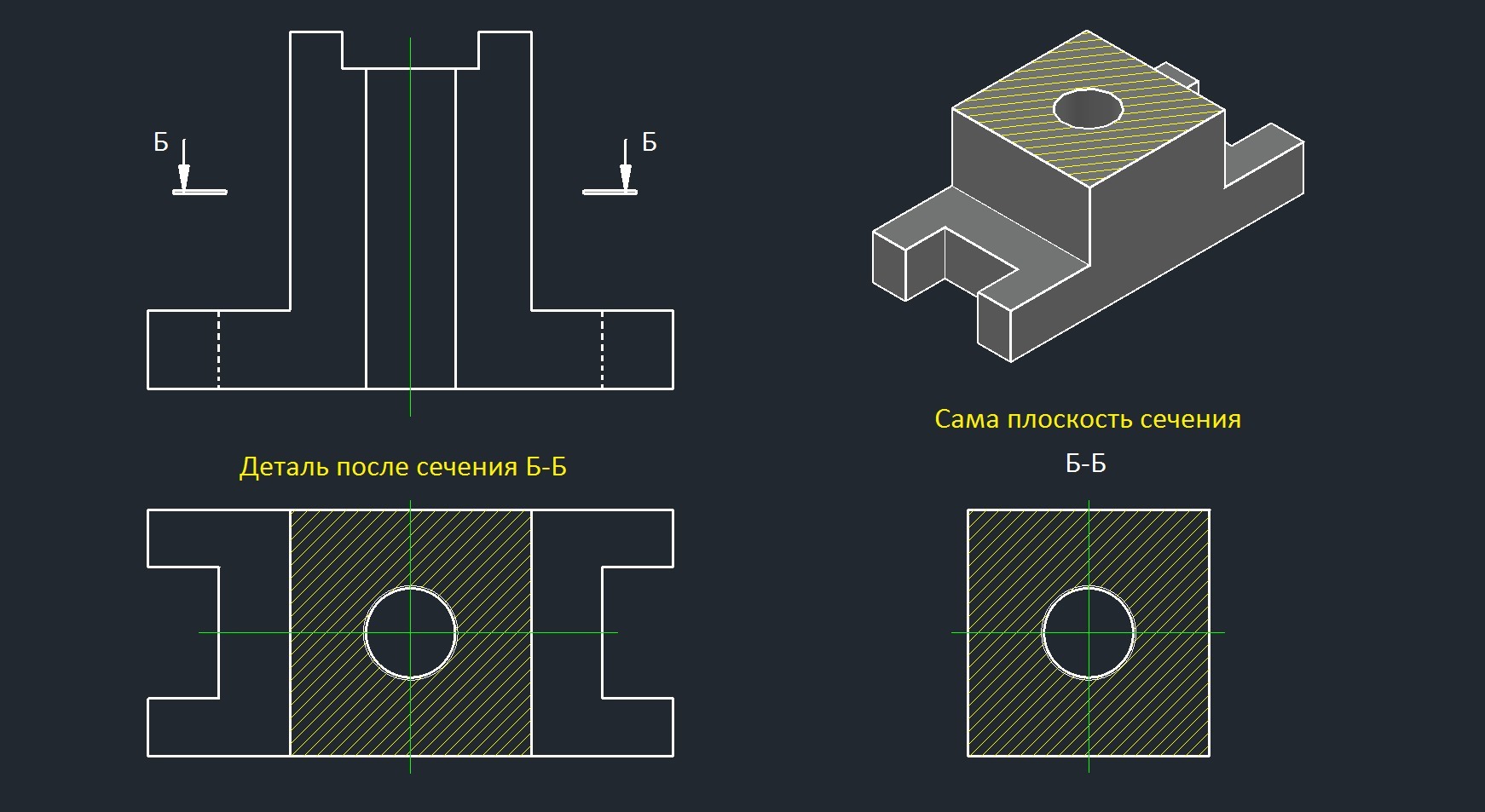

2. Построить сечение В-В
То что изображено на первом наброском это неверно.
Приложения:
Ответы
Ответ дал:
0
+++++++++++++++++++++++++++++++++++
Приложения:
draftsmanship:
ой ошибся, на главном виде детали 2, линии отверстия, невидимые, то есть штрихпунктирные.
