Question

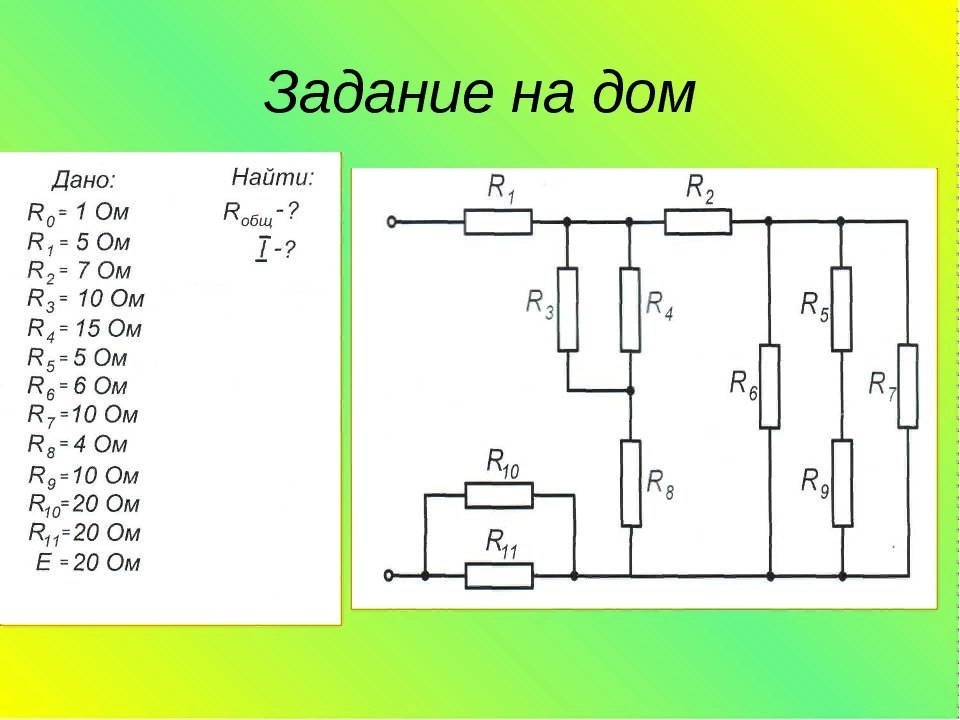

найдите Rобщ пожалуйста

Answer 1

Найдём паралельное соед.резисторов 5,6,7,9  запишем:
Ra=1/ 1/R5+1/R6+1/R7+1/R9=1.766ом
1.  R2+Ra=7+1.766=8.766ом
Найдём паралель.соед.резисторов 3,4,    запишем
Rb=1/ 1/R3+1/R4=6ом
2.  R8+Rb=4+6=10ом  теперь резисторы 1. и 2. включены паралельно,
     Rc=1/ 1/R(1).+1/R(2.)=1/ 1/10+1/8.766=4.67ом
Rобщ.=R1+Rc+R10,11=5+4.67+10=19.67ом
I=20в/1+19.67=0.967a
