Question

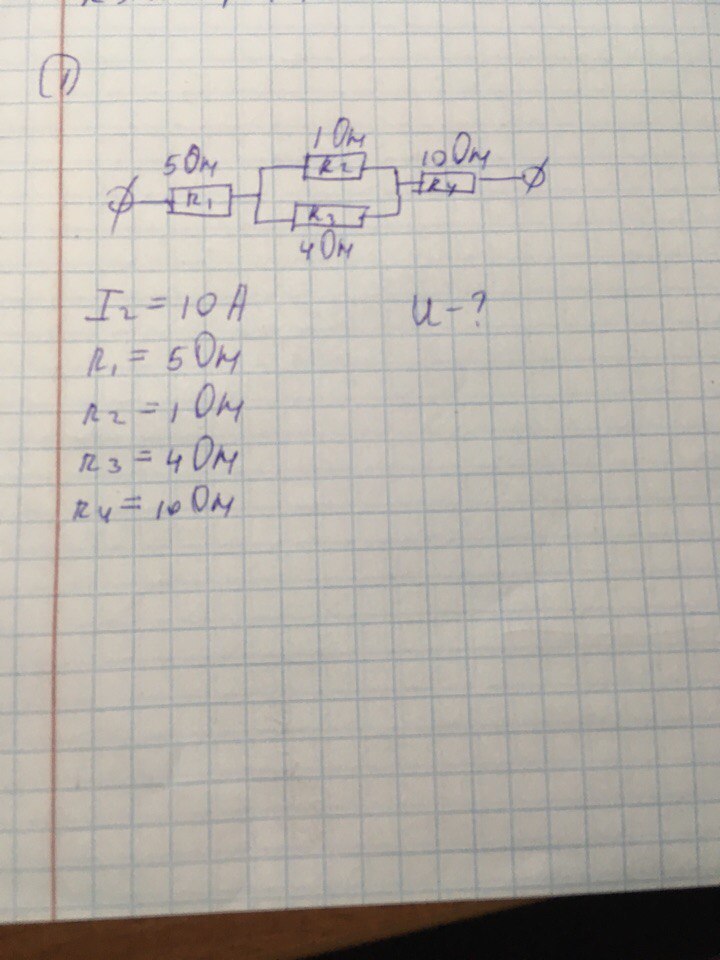

Чему равно общее напряжение цепи, если R1=5 Ом. R2=1 Ом. R3=4 Ом. R4=10 Ом?

Answer 1

Эквивалент сопротивлений 2и3.
r2.3=R2*R3/(R2+R3)=1*4/(1+4)=0.8 Ом
Общее сопротивление цепи
R1.2.3.4=R1+r2.3+R4=5+0.8+10=15.8 Ом
Напряжение цепи общее
U=I*R1.2.3.4=10*15.8=158 Вольт
