Question

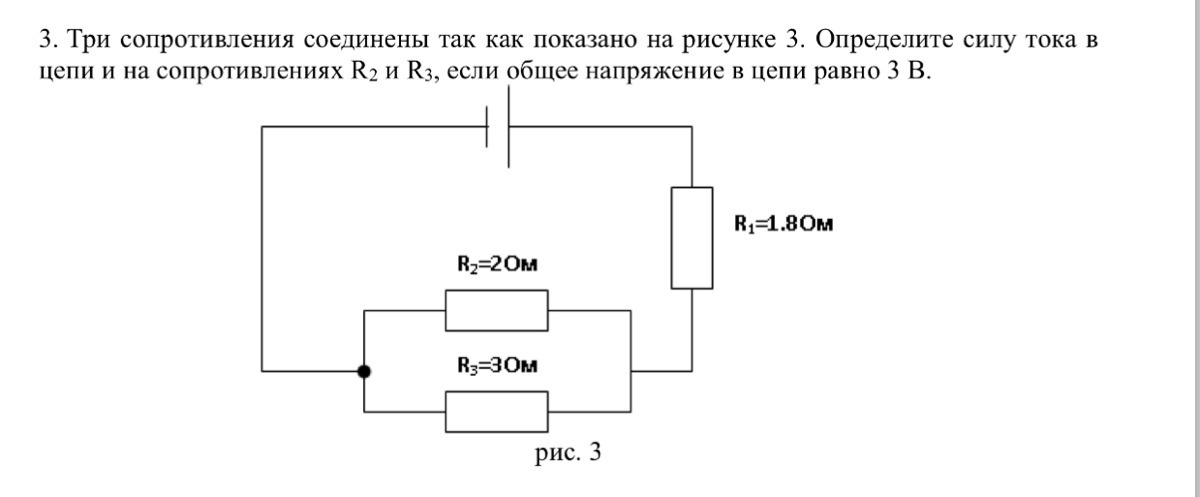

Три сопротивления соединены так как показано на рисунке 3. Определите силу тока в цепи и на сопротивлениях R2 и R3, если общее напряжение в цепи равно 3 В.

Answer 1

R23=R2*R3/(R2+R3)=2*3/92+3)=1,2 Ом
R=R23+R1=1,2+1,8=3 Ом
I=U/R=3/3=1 A
U2=U3=U-I1*R1=3-1*1,8=1,2 B
I2=U2/R2=1,2/2=0,6 A    I3=U3/R3=1,2/3=0,4 A

Answer 2

Нужно добавить еще I2 и I3

Answer 3

Скорее исправьте описку U2=U3=U-I1*R1

Answer 4

2 минуты

Answer 5

1/R2,3=1/R2+1/R3=1/2+1/3=3/6+2/6=5/6; R2,3=6/5=1,2 Ом

Rобщ=R2,3+R1=1,2+1,8=3 Ом

I=U/R=3B/3Ом=1 А

U2=U3=I*R2,3=1*1,2=1,2 B.

I2=U2/R2=1,2/2=0,6 A

I3=1,2/3=0,4 A.

Answer 6

Спасибо за оценку))
