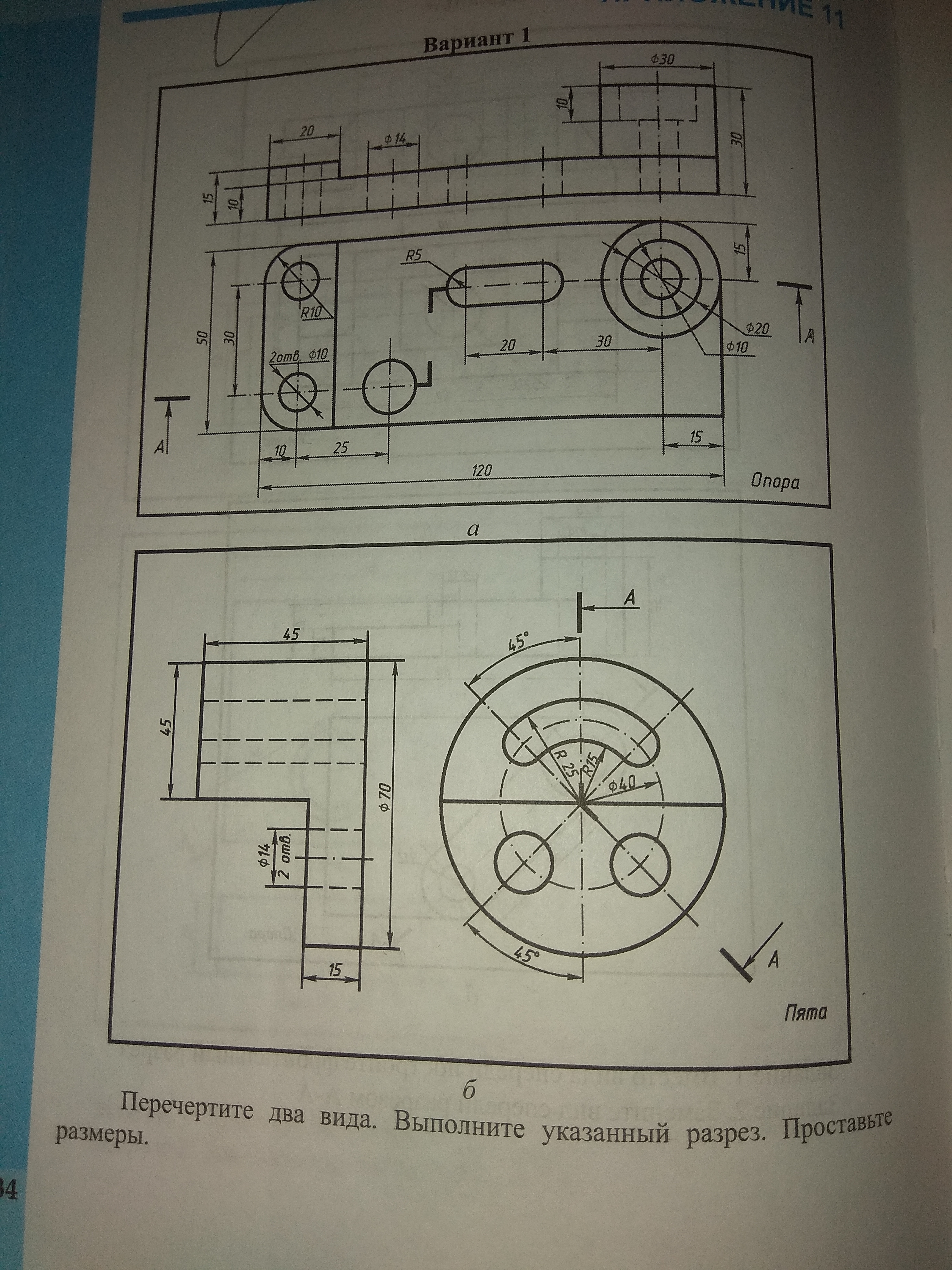

Помогите пожалуйста с черчением

Приложения:

Ответы

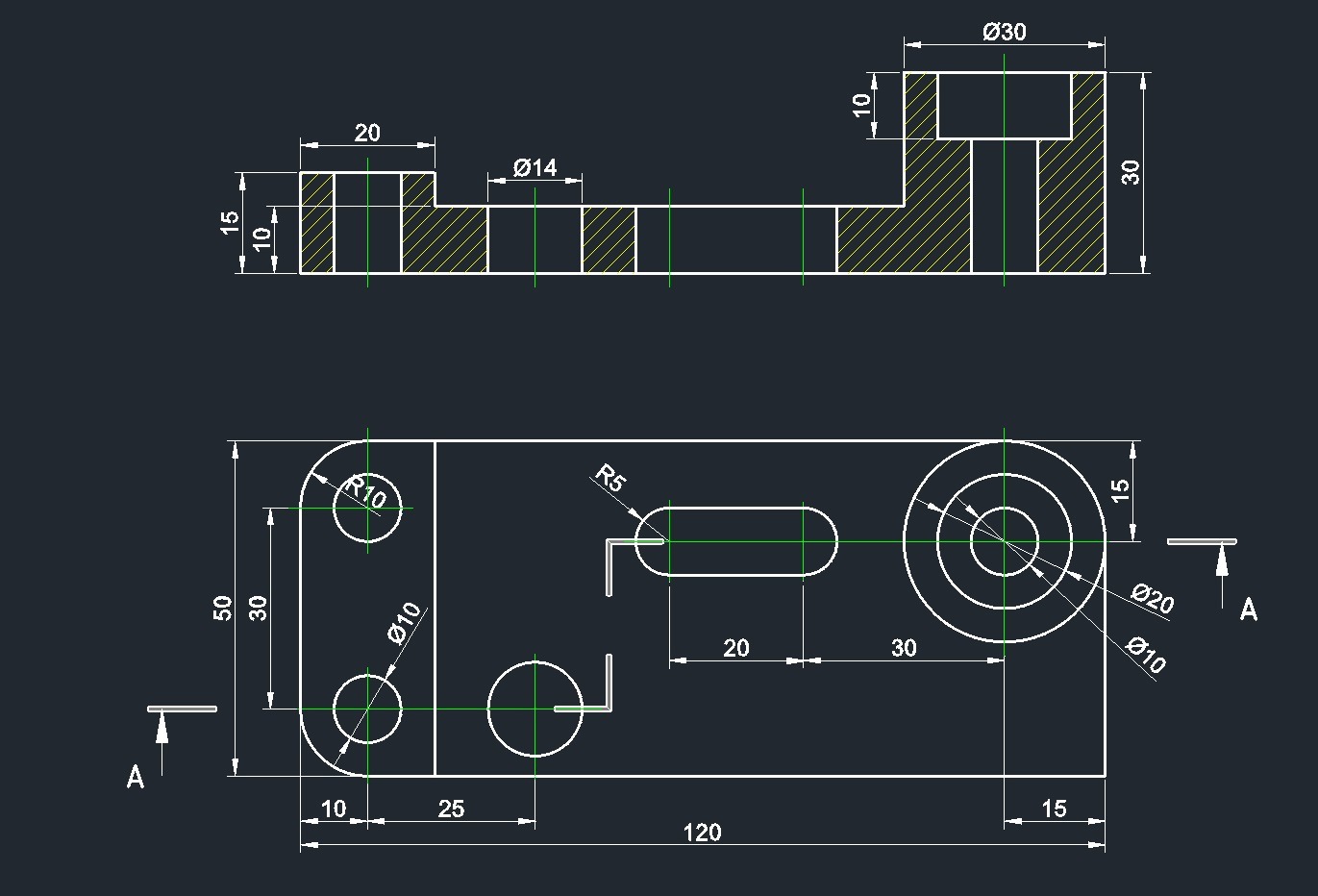

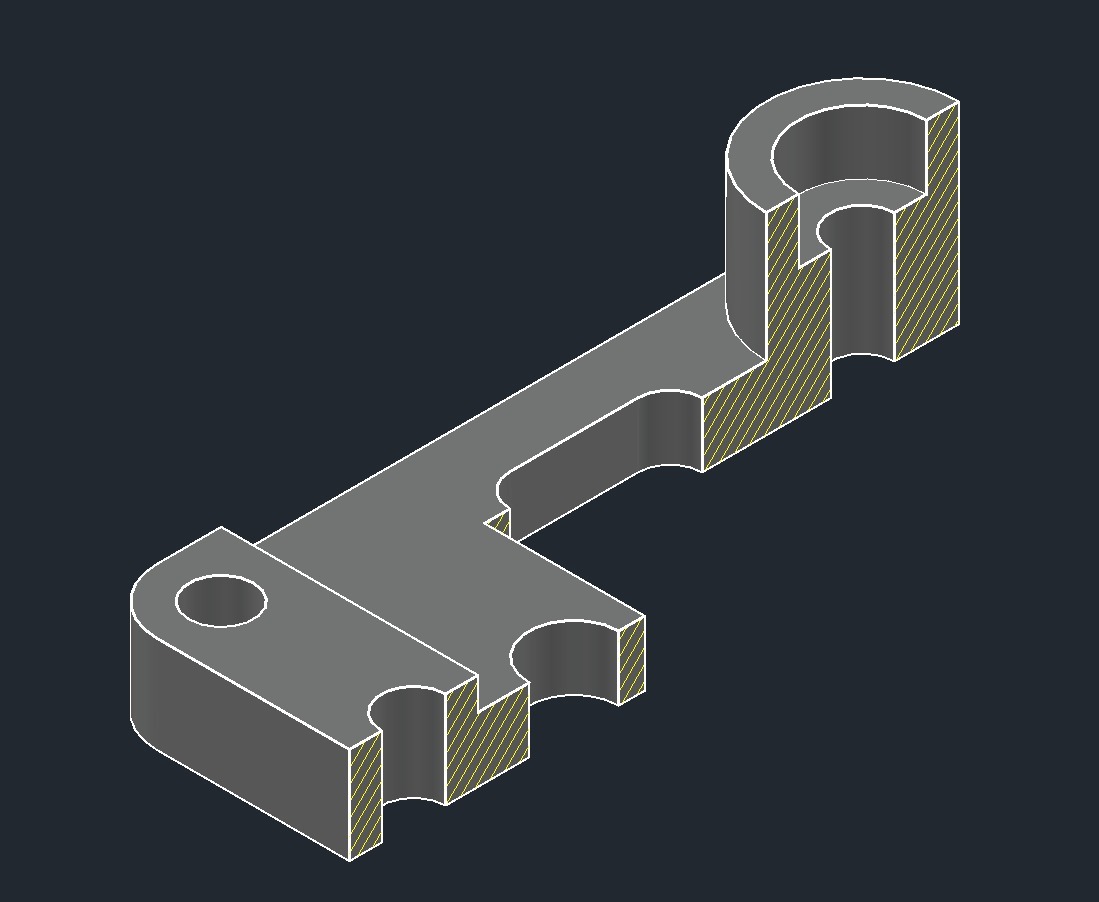

Ответ дал: draftsmanship
1
++++++++++++++++++++++++++++++++++

Приложения:

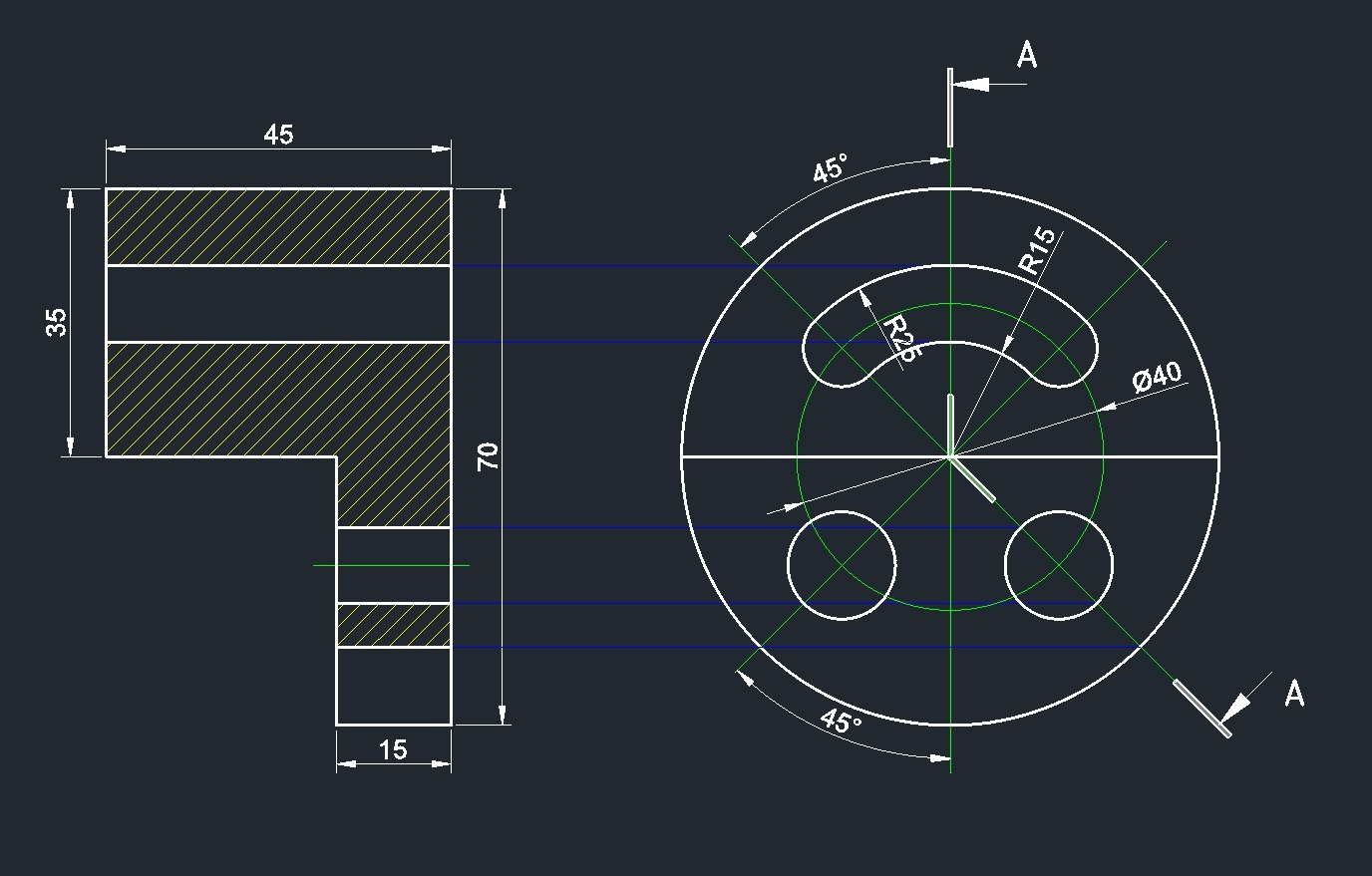

Qlina: Большое спасибо. А разве в детали б вид сбоку не нужно развернуть. Чтобы стрелочки с буквами А были на одном уровне
draftsmanship: я не понял ваш вопрос
Qlina: Стрелочки с буквами А не должны быть на одной линии, на одном уровне в детали б на виде справа
Qlina: Там вроде бы как сложный ломаный разрез

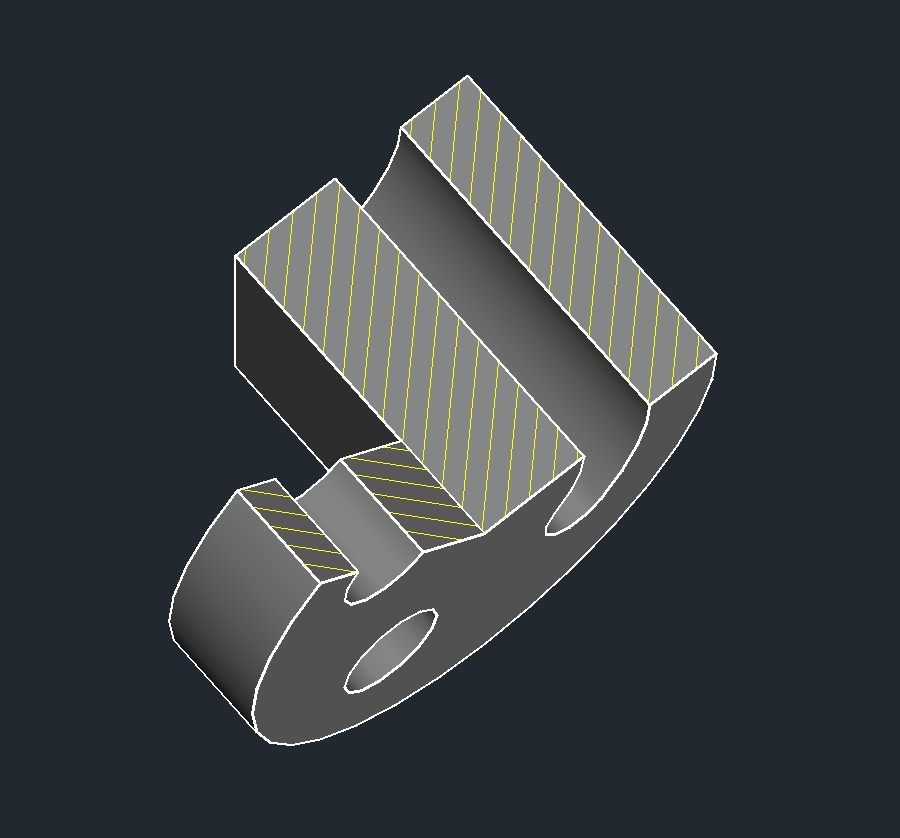

draftsmanship: ЧТО ТЕБЕ НЕ ЯСНО, РАЗРЕЗ ИДЕТ СВЕРХУ ДО СЕРЕДИНЫ ДЕТАЛИ, ПОТОМ ПОД УГЛОМ, ВСЕ КАК В ЗАДАНИИ.
