Question

как следует соединить три катушки сопротивлением 60 Ом каждая,чтобы их общее сопротивление было 90 Ом?40 Ом? С картинками пожалуйста (даю 20 баллов)

Answer 1

катушка изображается в виде пружинки но Так ка речь идет об оммическом сопротивлении (подключенная к источнику постоянного тока ), то катушки можно представить в виде прямоугольников (как у резисторов)

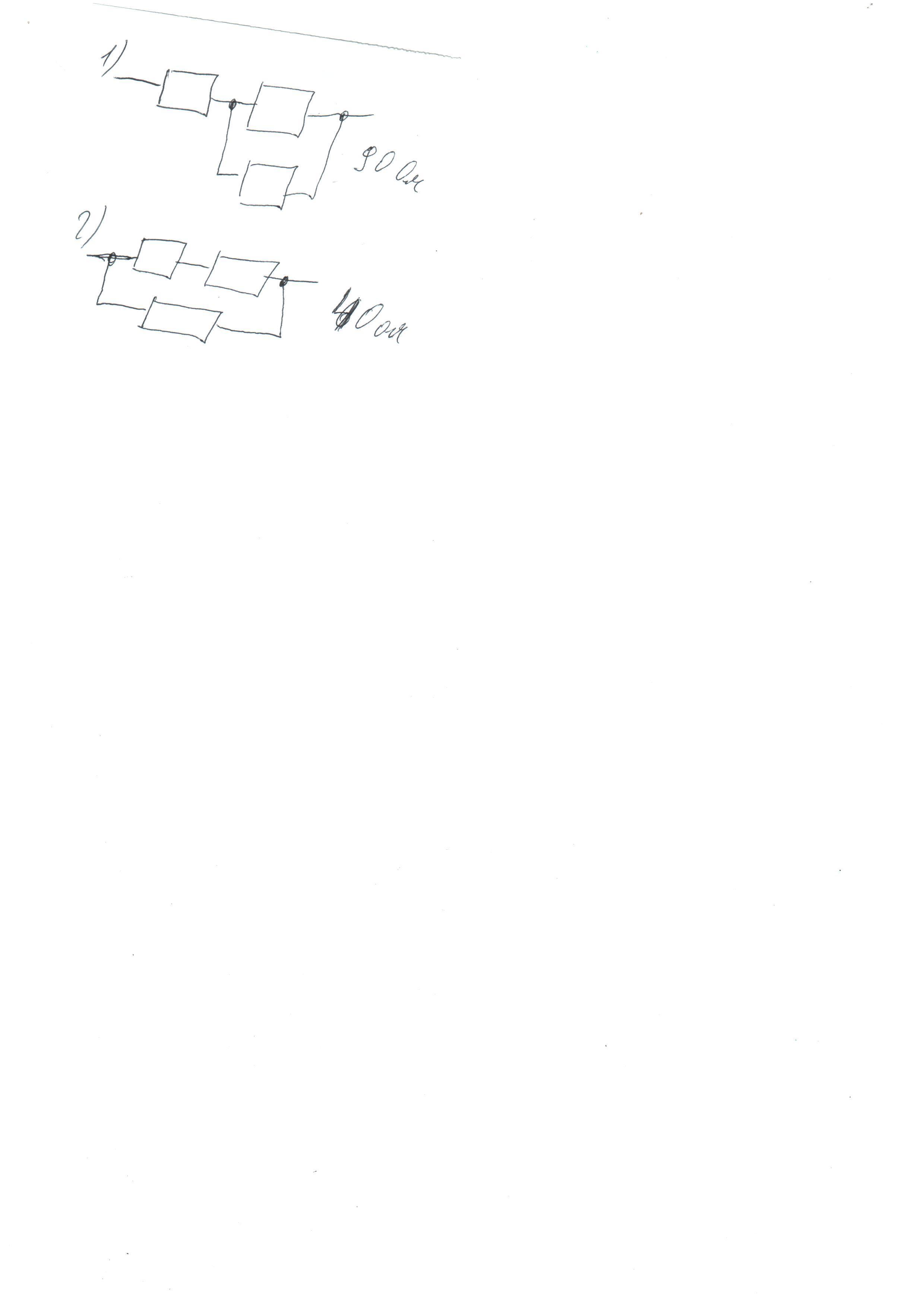

рисунок приложил

Answer 2

Если считать по сопротивлениям для первого случая r=R+R/2=60+30=90. Для второго r=(R+R)*R/((R+R)+R))=(60+60)*60/3*60=40
