Question

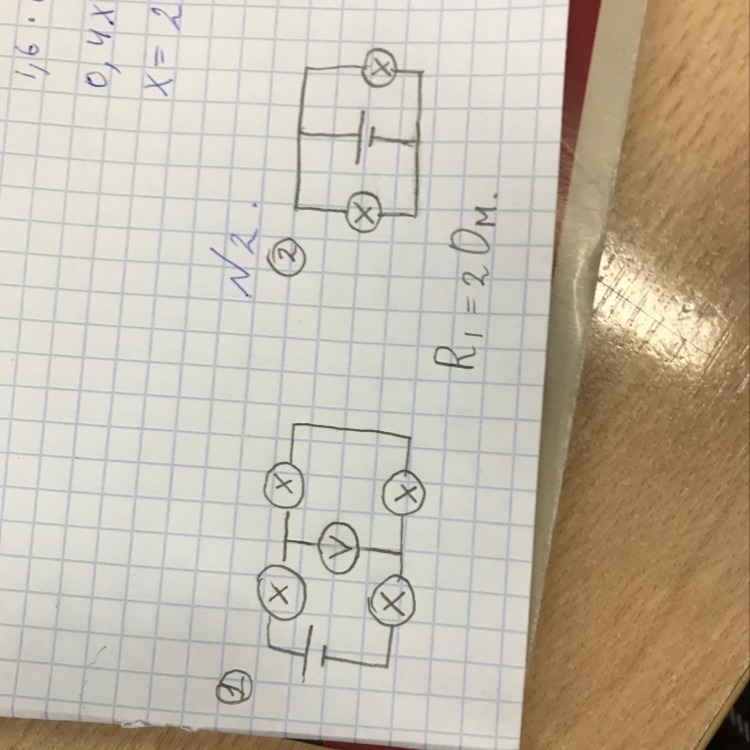

Помогите определить вид соединение и рассчитать общее сопротивление.

Answer 1

1) У вольтметра оч. большое сопротивление, если считать его почти изолятором, то соединение последовательное.
1) Rобщ=R1+R2+R3+R4; если они равны, то Rобщ=4Rлам.

2) 2-я cхема - параллельное соединение 2-х ламп. Rобщ=R1*R2/(R1+R2) при равных R1, R2     Rобщ=R*R/(R+R)=R^2/2R=0,5R.

Answer 2

Спасибо за оценку))

Answer 3

Не за что! Вы мне очень помогли:)
