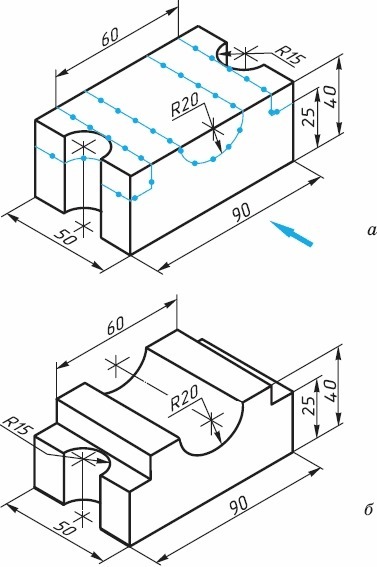

Например, на рисунке 137, а изображена деталь - корпус. На изображении точками и тонкими линиями нанесена разметка, по которой преобразуют поверхность детали с целью придания ей необходимых в производстве формы и размеров. На рисунке 137, б приведено изображение детали после указанного на чертеже изменения ее формы.НАЧЕРТИТЕ ПЕРВЫЙ РИСУНОК !!!
Приложения:
Ответы
Ответ дал:
0
Не все понятно с заданием. Это пример. И что Вы называете первой деталью? Может быть нужно сделать фронтальную, профильную и горизонтальную проекции детали "б" ?
