Question

ЧЕРЧЕНИЕ

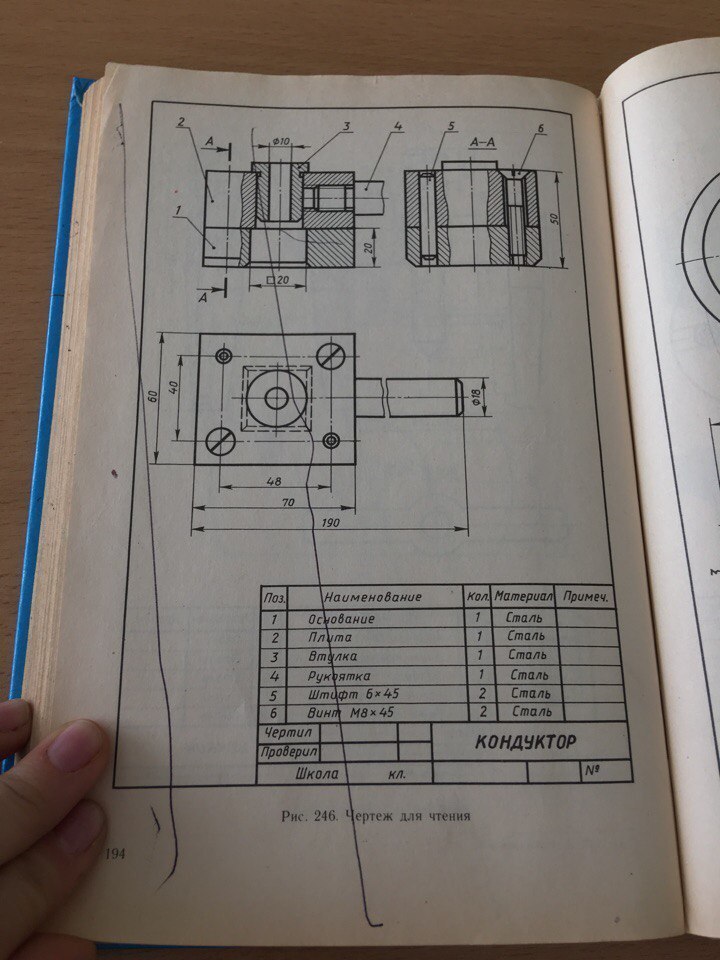

Зачем выполнен разрез А — А?
Какова форма детали 5?

Answer 1

Данный разрез позволяет сократить число линий невидимого конту­ра, которые затрудняют прочтение сложной формы детали, а также подробнее рассмотреть соединение детали 1 с деталью 2.

По форме, деталь 5 (штифт), представляет собой цилиндр диаметром       6 мм., длиной 45 мм. По краям цилиндра выполнена фаска.
