Question

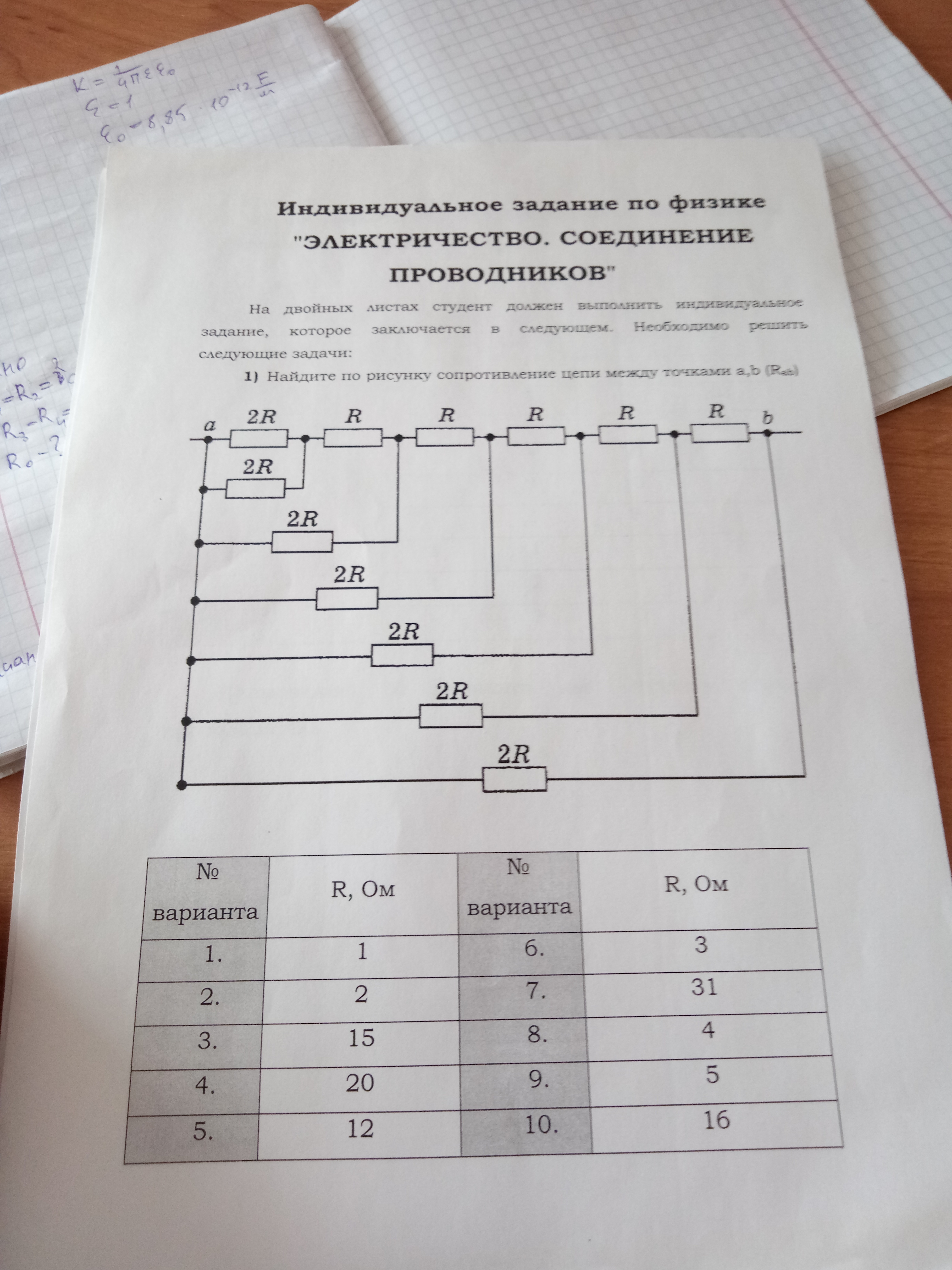

Найдите по рисунку сопротивление цепи между точками a, b ( 4 вариант)

Answer 1

2R/2+R=2R первые левые три резистора
2R/2+R=2R затем каждая последующая цепь
и так далее
в конце
2*R/2=R
Общее сопротивление всей цепи а-b = R=20 Ом (4 вариант)

Answer 2

Можешь более подробно объяснить??

Answer 3

http://www.imageup.ru/img22/3016789/12.jpg по рисунку

Answer 4

красным - резисторы соединены параллельно и они одинаковы , то и сопротивление R/2. Далее последовательно к ним (синим цветом) еще один резистор. каждая последующая цепь (салатовым) подключаем 2*R в параллель и последовательно R. И в последнем случае только в параллель 2*R. (отделено темно зеленым)

Answer 5

Спасибо огромное!
