Помогите с черчением 8-9 класс
1 изображение

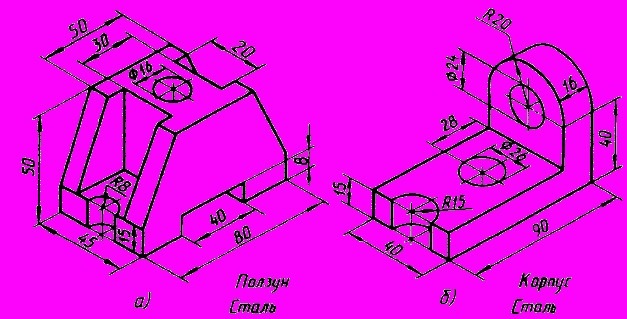

На листе формата А4 выполните вид слева и постройте целесообразный разрез одной из деталей нанесите размеры

Приложения:

Ответы

Ответ дал: Букса
10

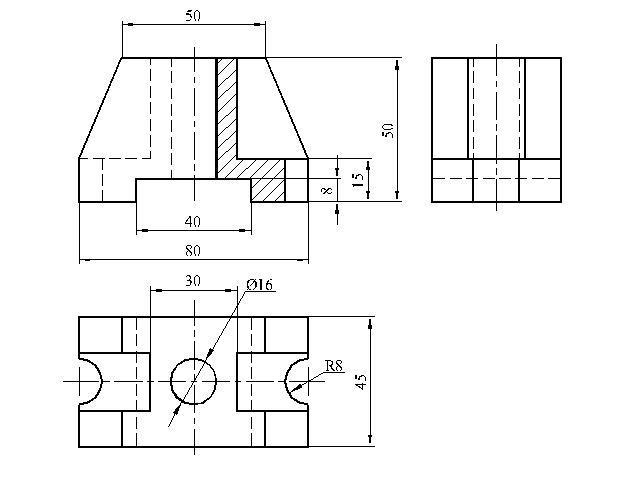

Вид слева не несет никакой информации, поэтому начертила вид сверху
На главном виде сделала вырез 1/4 детали (фронтальный разрез)
Приложения:
