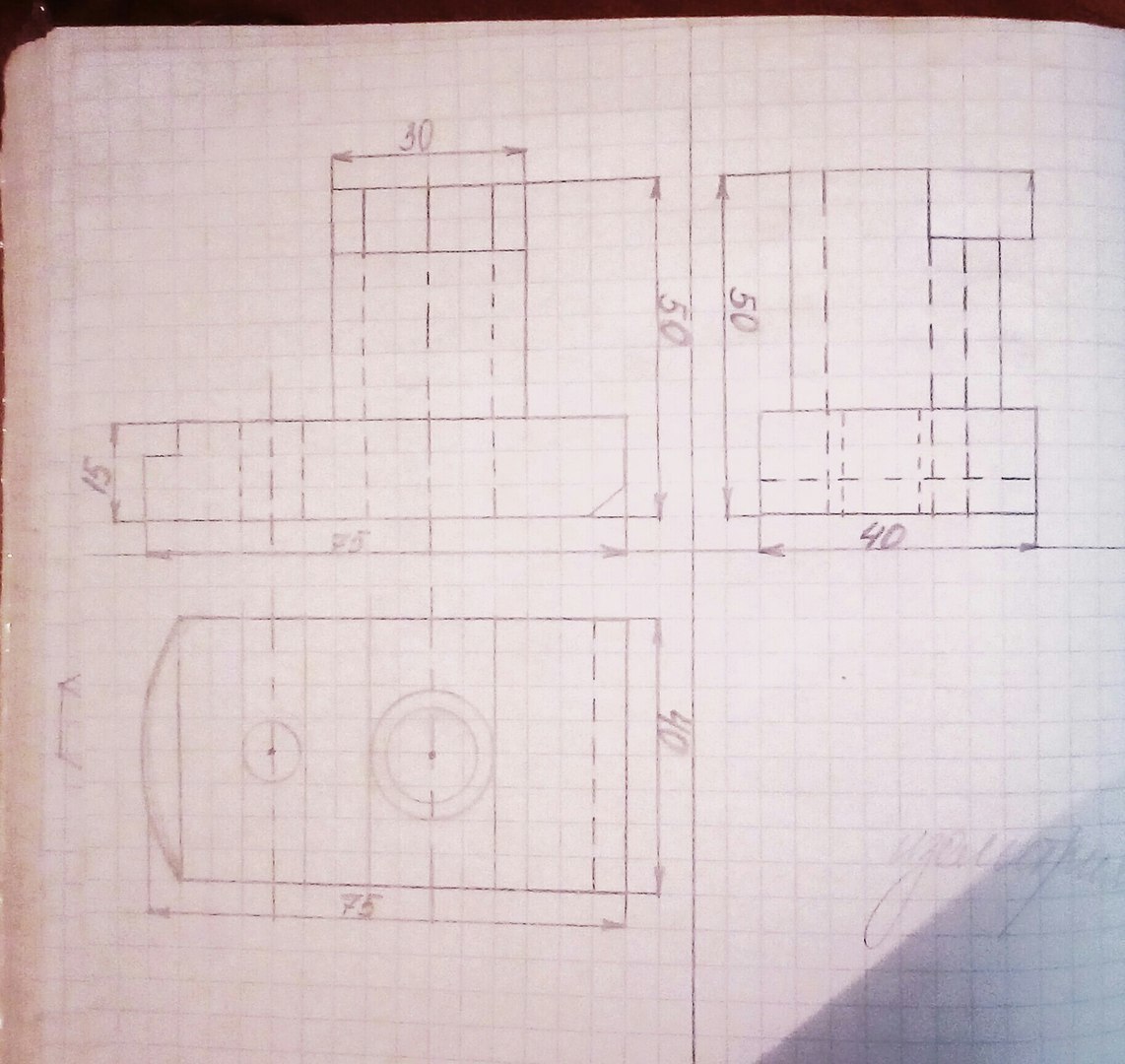

Помогите, пожалуйста, начертить изометрию.
Приложения:
draftsmanship:
дай само задание, по твоему чертежу непонятно.
Мы перечерчивали с доски по произвольным размерам.
Что именно не понятно?
всё
найти задание в интернете нет возможности? Может кто-то из одноклассников сделал снимок?
Ответы
Ответ дал:
0

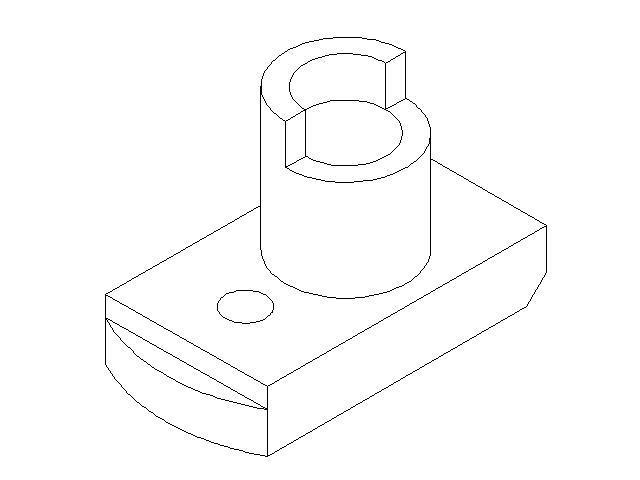

Возможно, Ваша деталь выглядит вот так - черт.1

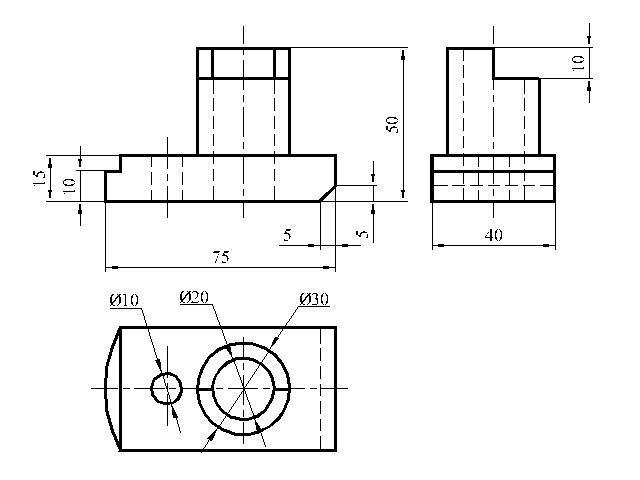

Обратите внимание на нанесение размеров и повторять их не нужно на каждом виде.
Обратите внимание на нанесение размеров и повторять их не нужно на каждом виде.
Приложения:
Спасибо большое
