Question

Помогите решить!!!

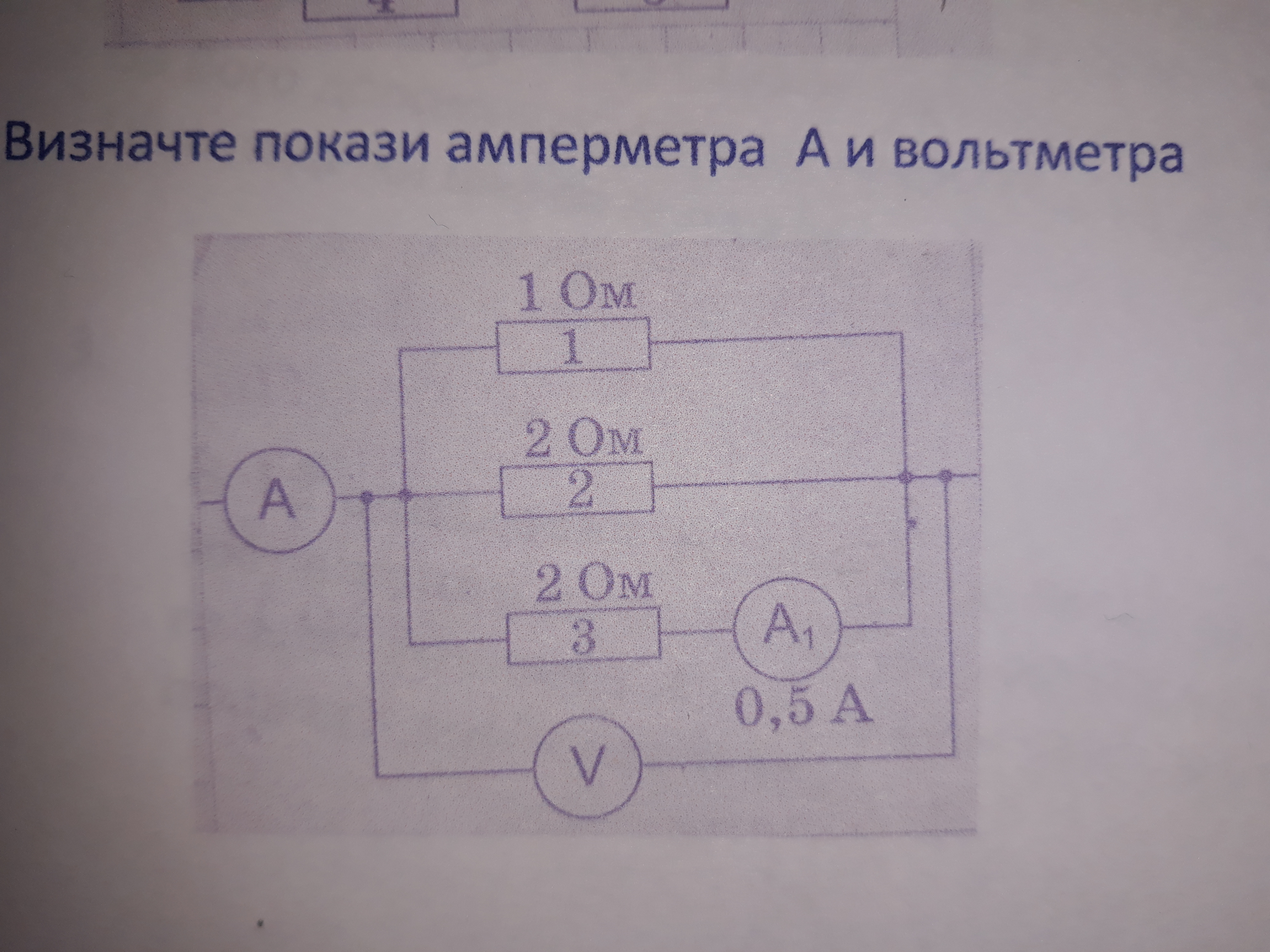

Визначити покази амперметра А і вольтметра V .
Не знаю видно ли картинку ,которую я закрепила под описанием .Заранее
Спасибо!!!

Answer 1

Показание вольтметра
U=I1*R3=0.5*2=1 B
Находим общее сопротивление
1/Ro=1/R1+1/R2+1/R3=1/1+1/2+1/2=2
Ro=0.5 Ом
Ток в цепи (показание амперметра)
Io=U/Ro=1/0.5=2 A
=======================
