Question

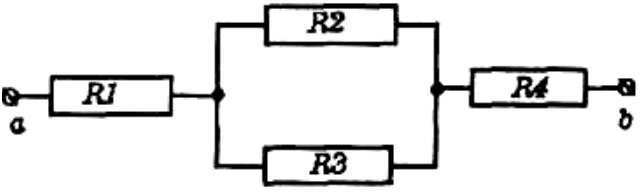

Найдите распределение сил токов и напряжений в цепи, изображенной на рисунке, если Uab= 96 В, R1 = 24 Ом, R2 = 18 Ом, R3= 36 Ом, R4 = 60 Ом.

Answer 1

R2||R3=12 Ом, Rsum=24+12+60=96 Om, Isum=I1=I4=1A, U1=1*24=24B, U23=1*12=12B, U4=1*36=36B, I2=12/18=0.67A, I3=0.33A
