Подскажите как чертить, вариант 9
Приложения:
Dedagenn:

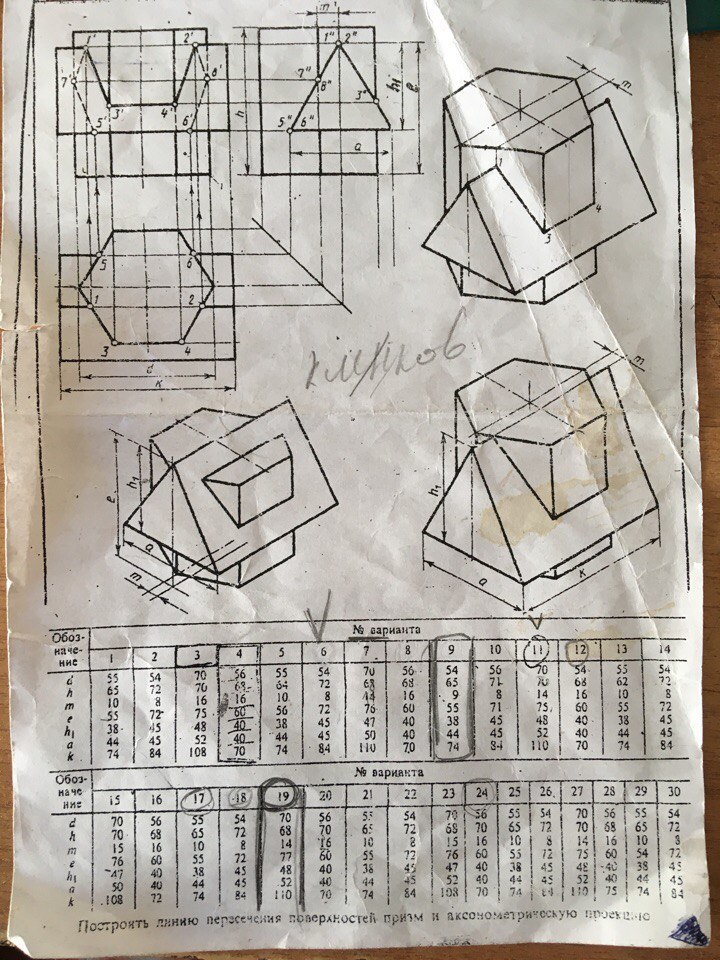

Всё уже начерчено. Изображения 3х видов как раз соответствуют этому варианту. Надо только перечертить по размерам в таблице. Рисунок аксонометрии верхний. Линии сопряжения поверхностей тоже прорисованы, это точки -кругляшики и ломаные, их соединяющие
На виде сверху обозначить точки 7 и 8. Линии пересечения на видах будут: сверху 6-7-1-3-4-2-8-6, спереди(фронт) 1'-3'-4'-2'-8'-6'-5'-7'-1', сбоку 3",4"-1",2"-7",8"-5",6". На аксонометрии видимая 1-3-4. Не знаю требований у вас, может быть выделить эти линии утолщением, или цветом
Ответы
Ответ дал:
0
Ничего не видно
Надо ближе фоткать
Надо ближе фоткать
Наталья, испортила бланк ответа, их всего 2. Вопросы надо писать в комментах (три точки вверху)
А ближе невозможно, и так лист на весь экран
