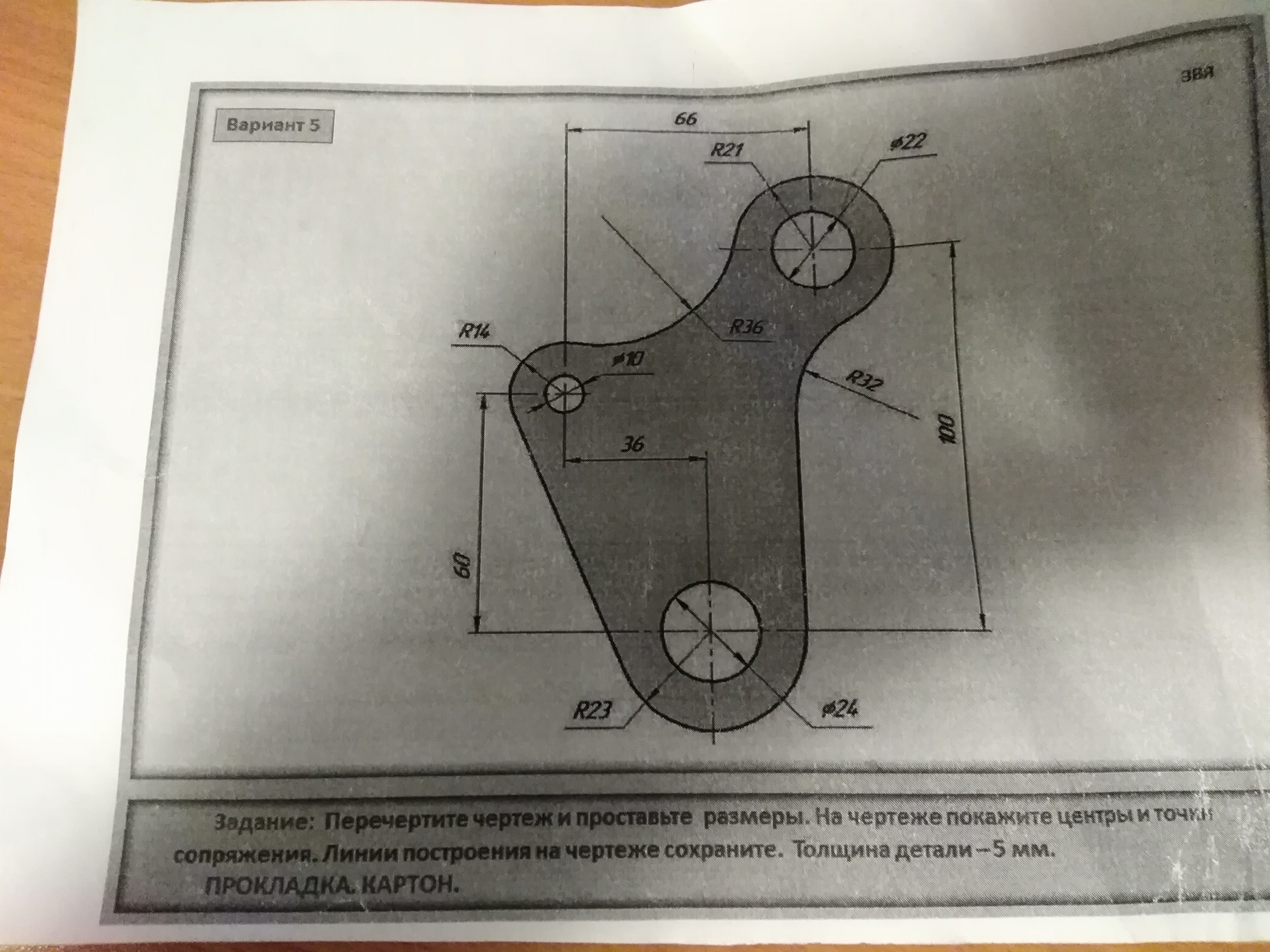

Задание: Перечертите чертёж и проставьте размеры. На чертеже покажите размеры и точки сопряжения. Линии построения на чертеже сохраните. Толщина детали -5мм.
ПРОКЛАДКА. КАРТОН

Приложения:

Ответы

Ответ дал: Букса
2

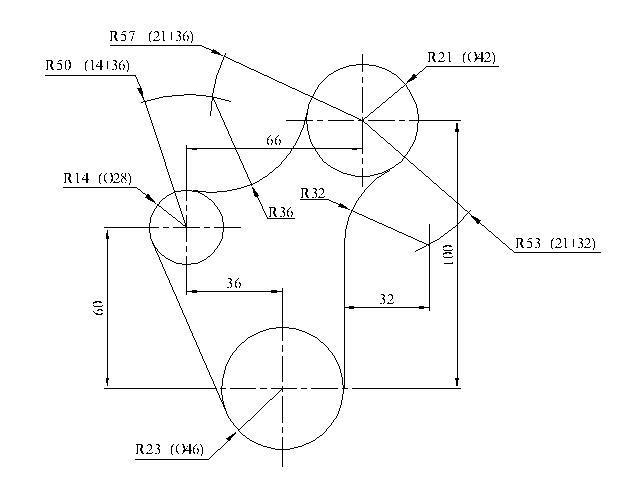

Первый чертеж - начало вычерчивания делали (вспомогательные линии). Размеры проставила только для Вас, чтобы было понятно от куда что берется.

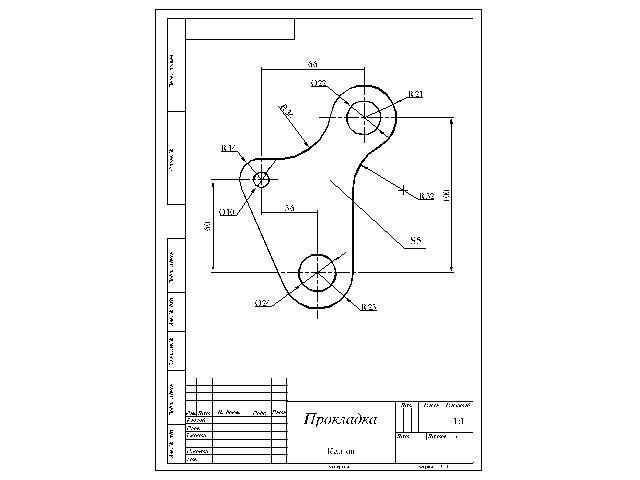

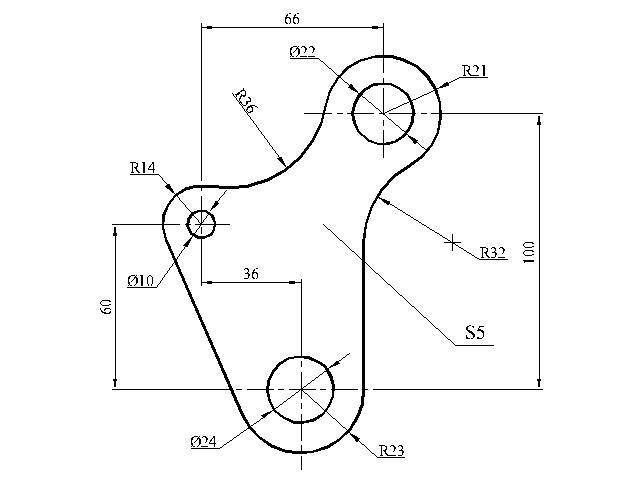

Второй чертеж - обводите контур и наносите оставшиеся отверстия. Линии построения оставляете тонкими. Проставляете размеры.

Приложения:
