Question

Постройте чертёж детали (3 вида) по её наглядному изображению с учётом симметрии в 2 плоскостях,нанесите размеры.Помогите пожалуйста!!!

Answer 1

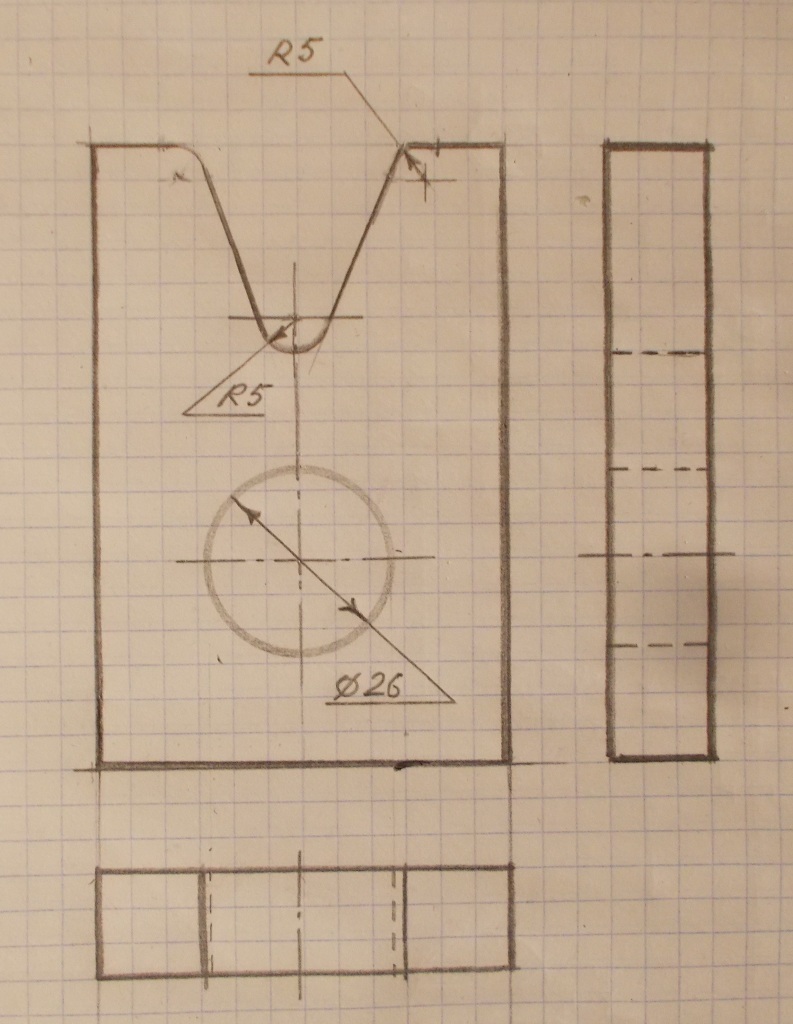

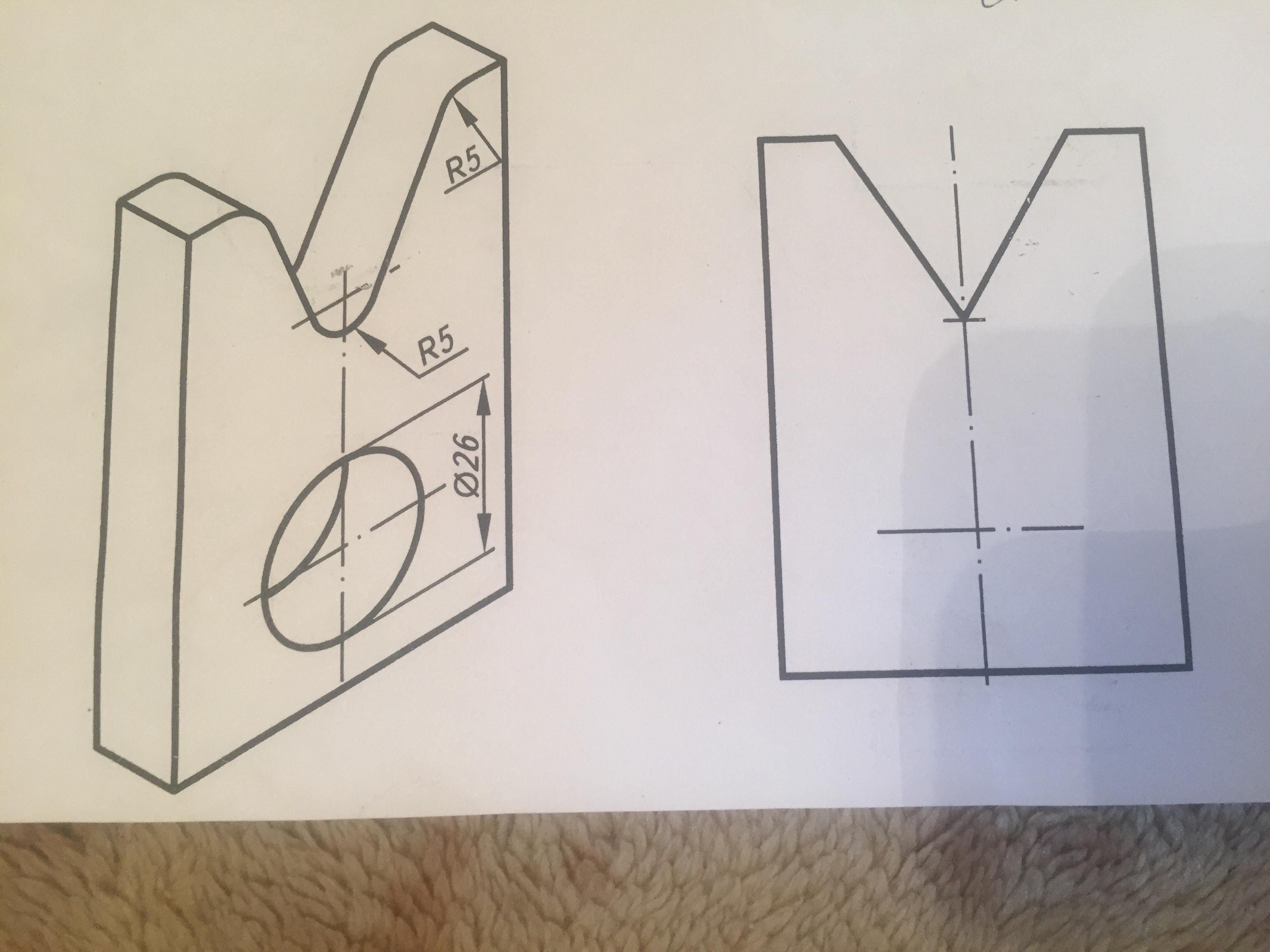

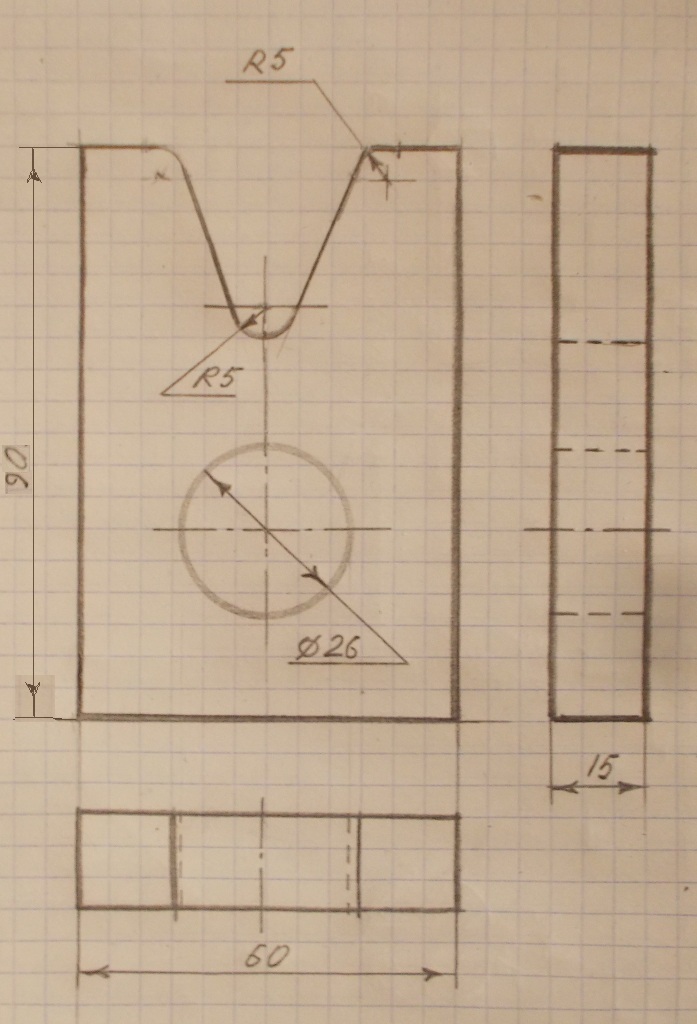

Если изображение строить в двух плоскостях, то получится два вида как показано на первом рисунке. Если в трех, то три вида, как на втором рисунке. Произвольные, пропорциональные размеры - рис 3.
