Question

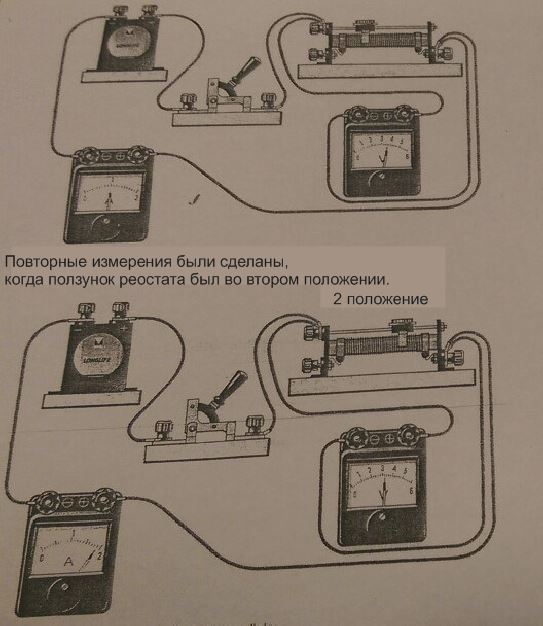

На чертеже показана электрическая цепь для определения тока ЭДС и внутреннего сопротивления. Измерения были сделаны, когда положение ползунка реостата был в 1 положении.
Сопротивление амперметра-низкое, вольтметра - высокое.
1) Нарисуйте схему подключения.
2) На сколько велико сопротивление включенного реостата, когда положение ползунка реостата находится в 1 положении?
3) На сколько велико сопротивление включенного реостата, когда положение ползунка реостата находится во 2 положении?
4) Используя результаты измерения, вычислите внутреннее сопротивление батареи.
5) Вычислите ЭДС батареи.
6) Положение ползунка реостата находится в 1 положении. Сколько мощности выделяется по всей цепи?
7) Положение ползунка реостата находится в 1 положении. Сколько мощности выделяется в реостате?
8) Положение ползунка реостата находится в 1 положении. Сколько теплоты выделяется по всей цепи за 1 минуту?
9) На сколько велика сила тока короткого замыкания?

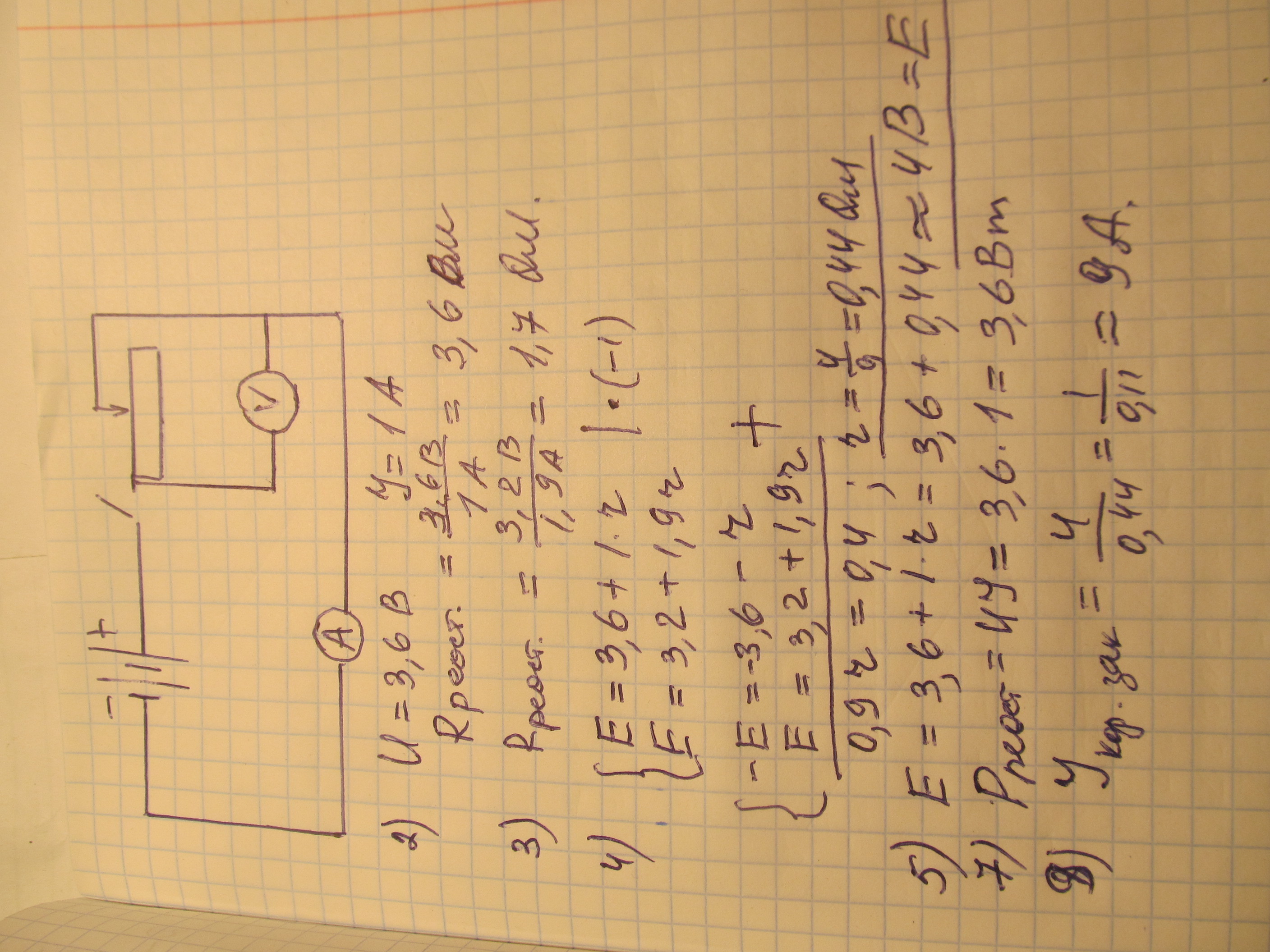

Answer 1

6) Pполн=I^2*R+I^2*r=I{I(R+r)}=I*E=1*4=4 Вт.

8) Q=P*t=4*60c=240 Дж.

Answer 2

Ток кор.замык=Е/r

Answer 3

Спасибо за оценку))
