Question

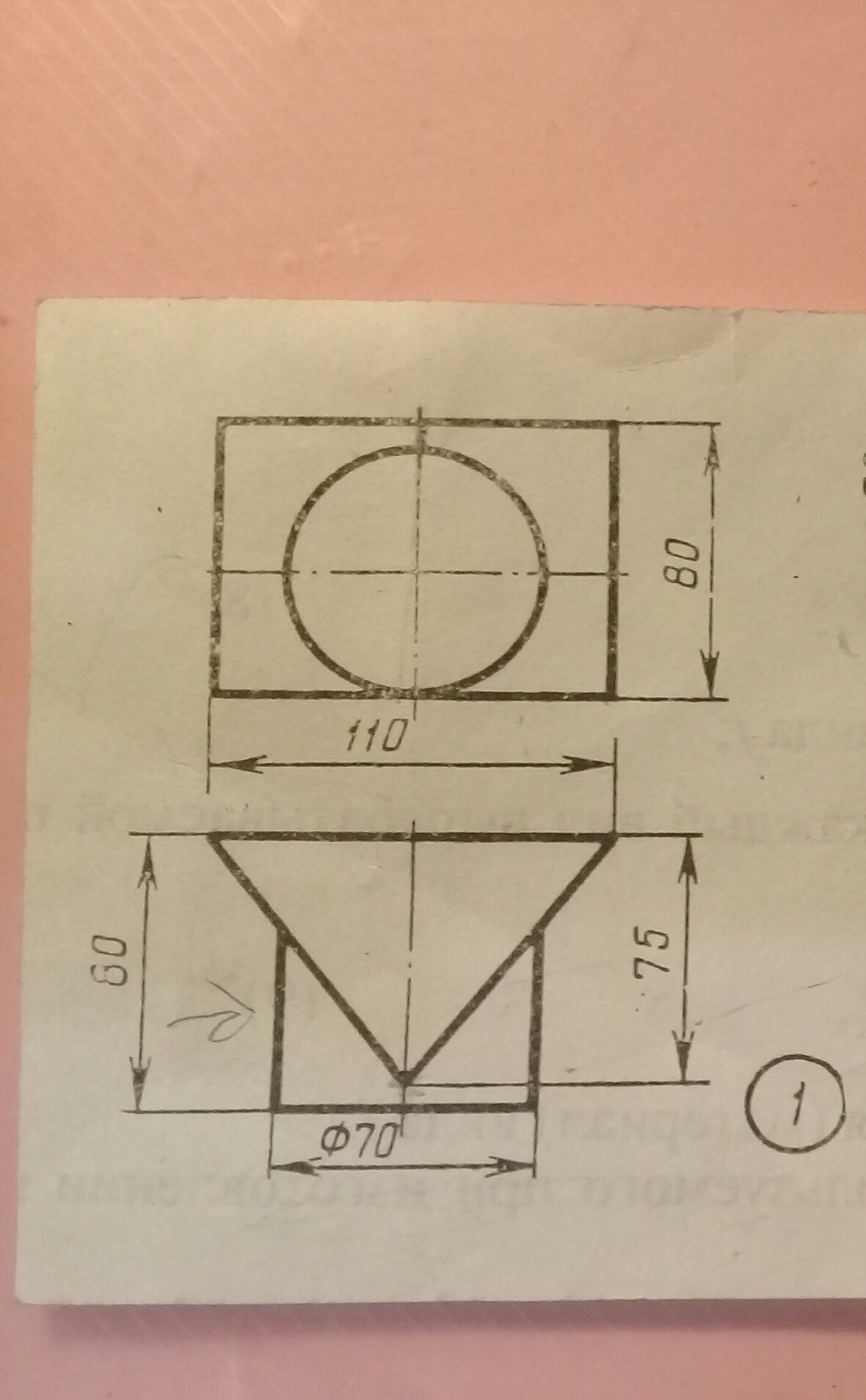

По черчению. Рисунок как будет подобрать? Букса. Жду ответ.

Answer 1

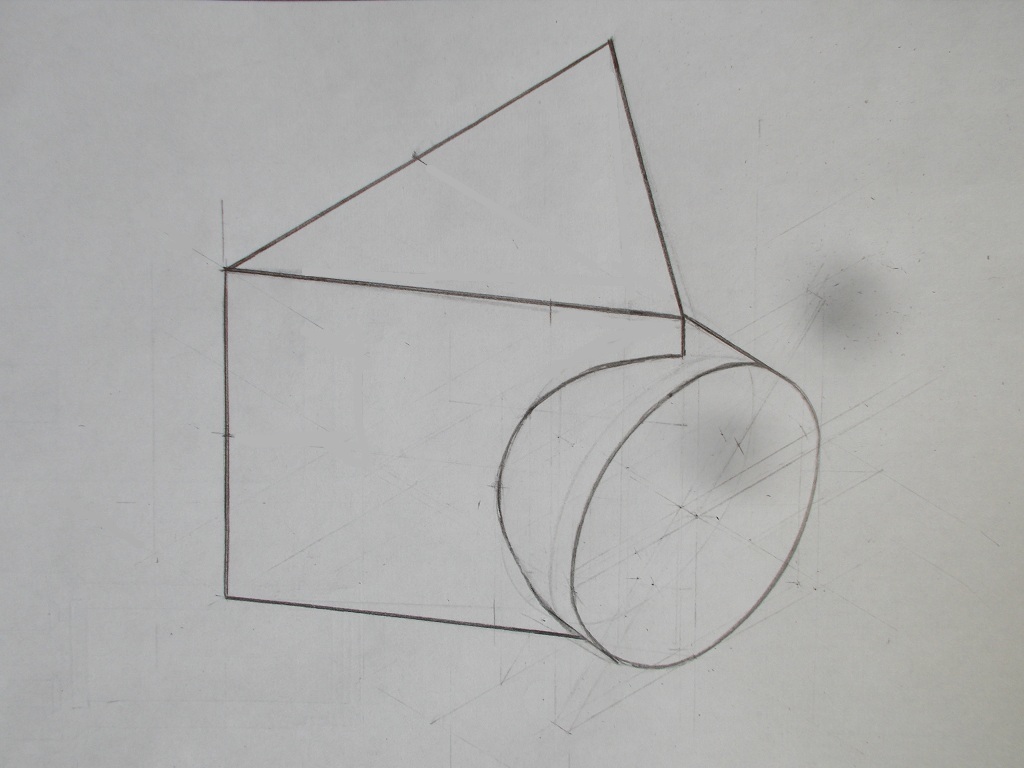

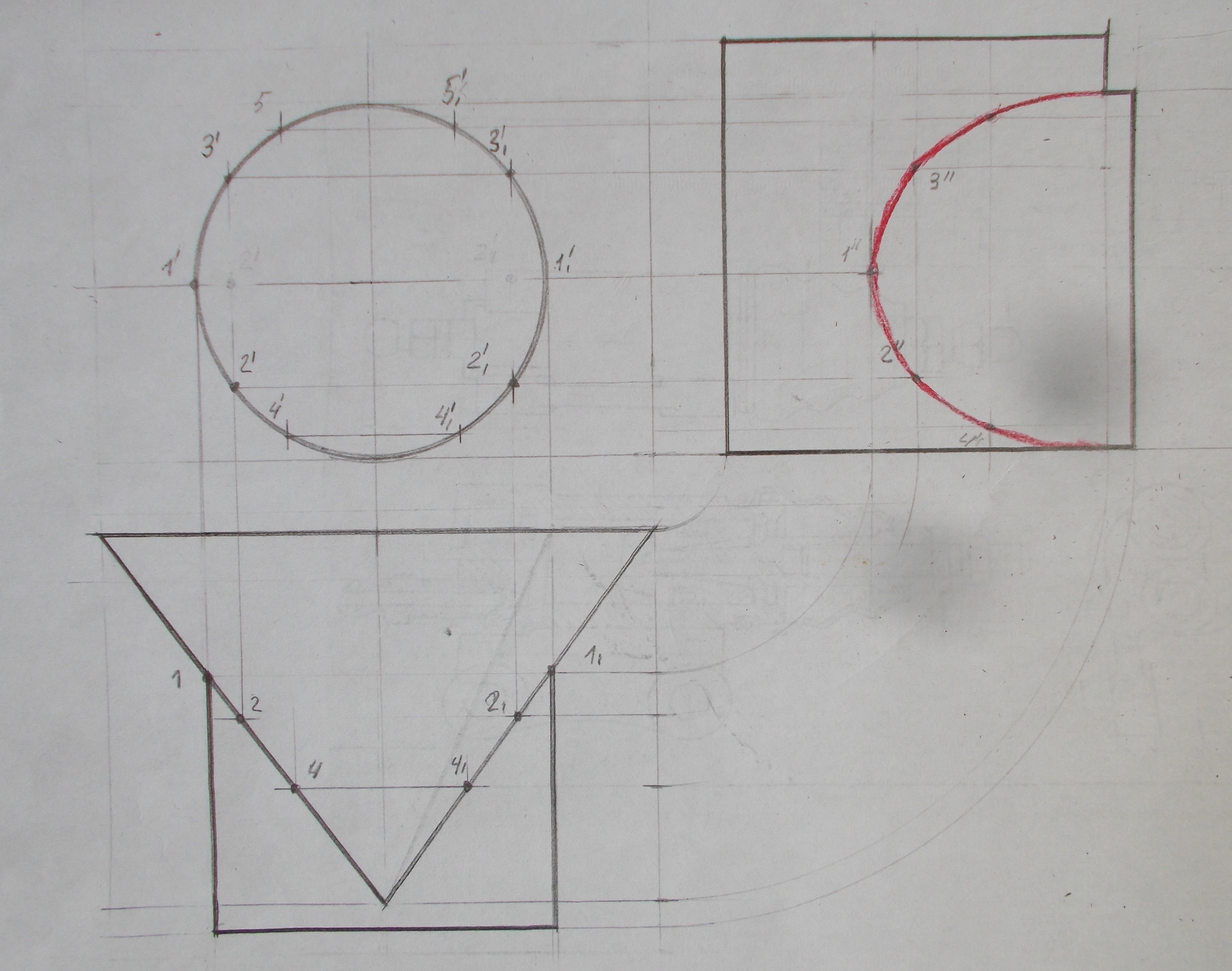

Для построения наглядного изображения, достроим вид сбоку. С помощью линий проекционной связи определим точки кривой, образующейся при пересечении призмы с целиндром см. Рис 1. Построим наглядное изображение с использованием координат точек кривой, полученных при пересечении линий связи на чертеже см Рис. 2.
