Question

Всем привет , мне нужна ваша помощь , можете ли вы мне помочь решить первое задание в форме задачи , по формуле которую я указал ниже
Заранее благодарю)

Answer 1

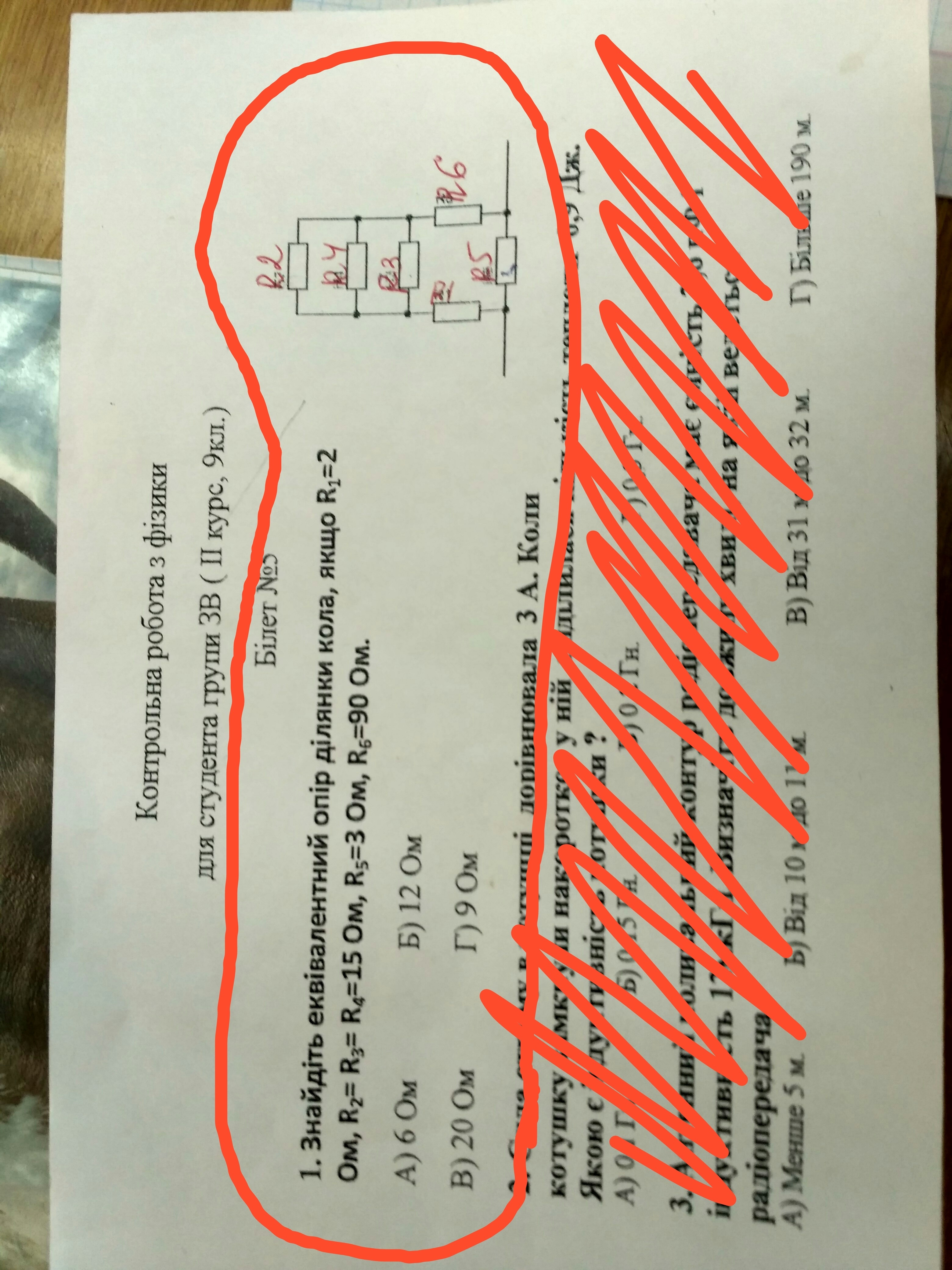

Первая задача на поиск эквивалентного сопротивления.

1)
Заметим, что резисторы R₂, R₃, R₄ имеют одинаковый номинал и соединены ПАРАЛЛЕЛЬНО.
Заменим их одним резистором:
R₂₃₄ = 15 / 3 Ом

2)
Далее: резисторы R₁, R₂₃₄, R₆ соединены ПОСЛЕДОВАТЕЛЬНО.
Заменим их одним:
R₁,₂₃₄,₆ = 2 + 3 + 90 = 95 Ом

3)
И, наконец, получили 2 ПАРАЛЛЕЛЬНО соединенных резистора  (95 Ом и 3 Ом)
Эквивалентное сопротивление:
Rэкв = 95*3 / (95+3) ≈ 2,9 Ом
